No.463 9個のセルから成る樹脂構造体の衝突解析(中央部より外側への衝突条件)

例題No.268の問題で、インパクターが中央部よりもコーナー方向に衝突した条件で落下解析を行いました。 すべてソリッド要素でモデル化してあり、約128万要素のモデルとなっています。計算時間は4CPUのMPP計算で約55時間ほどかかりました。

Keywords: Drop Test, Solid (Hexa) Elements, Nuber of elements : 1280K elements, 4CPU MPP

Tool: LS-PrePost ver.4.3, LS-DYNA MPP Single Precision Win64 R810

なお，本事例はサンプルであることをご了承下さい。

July-08-2017

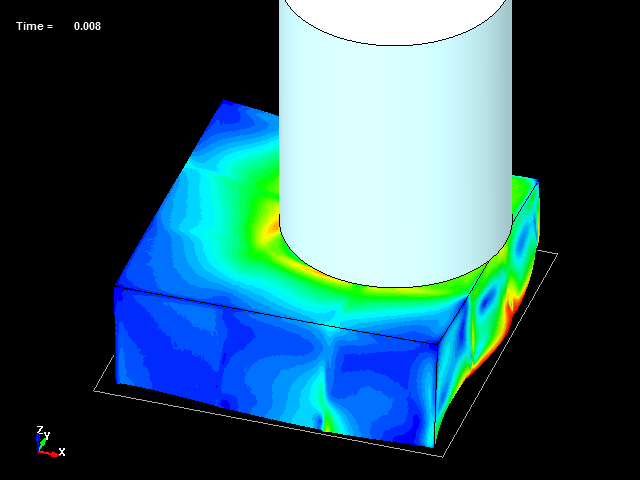

Fig.1 Drop test simulation (effective stress)

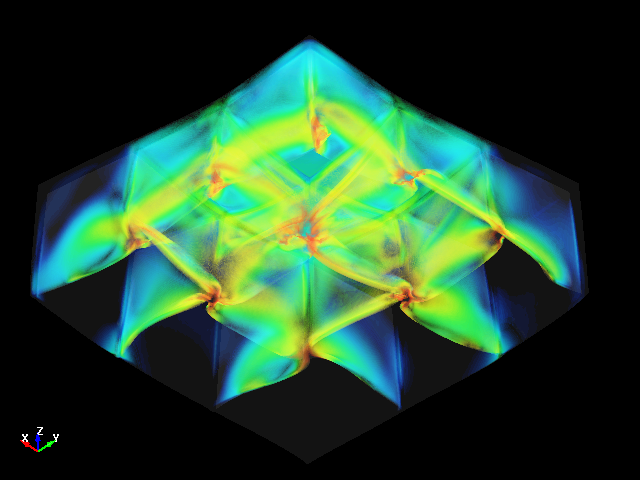

Fig.2 Drop test simulation (effective stress)

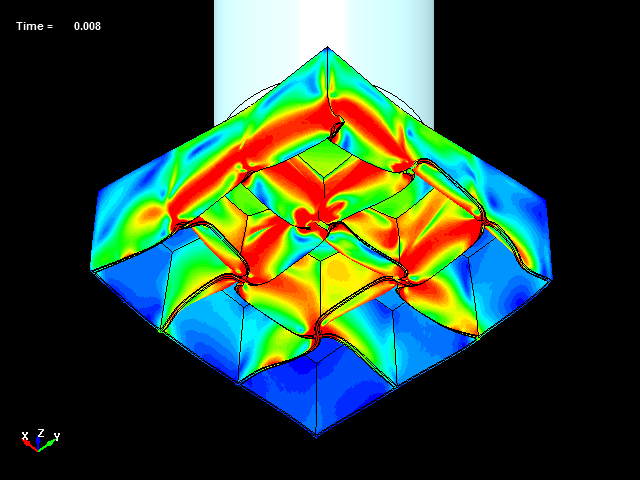

Fig.3 Drop simulation model ( Impactor crashed outward from center )

Fig.4 Befor drop

Fig.5 After drop

Fig.6 Effective stress
