No.268 樹脂構造体の衝突解析 9セル落下衝撃試験解析

樹脂製の構造体に対して、質量26.26kgの重錘を高さ30cmから落下させた際の変形挙動について解析しました。今回は9セルのモデルを解析しました。
参考文献:自動車技術会 技術報告シリーズ34 樹脂の衝突解析
なお,本解析例はサンプルであることをご了承下さい。

Drop Test for resin structure / ls-dyna

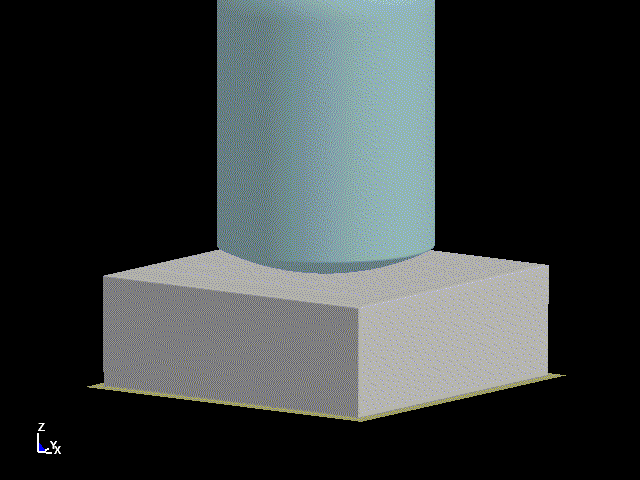

Fig. 1 Drop Test 9cells

Drop Test for resin structure / ls-dyna
Fig. 2 Drop Test 9cells

Drop Test for resin structure / ls-dyna
Fig. 3 Drop Test 9cells / effective stress

Drop Test for resin structure / ls-dyna
Fig. 4 Drop Test 9cells / effective stress
