No.440 Trimming of solid elements with use of 3D trimming function

ソリッド要素のトリミング機能である *DEFINE_CURVE_TRIM_NEW と iges カーブデータを使用してソリッド要素で作成したプレートをトリミングしました。
使用できる iges curve には制約があるので注意して下さい。

Keywords: *DEFINE_CURVE_TRIM_NEW, Only IGES entities 110 and 106 are supported

Tool: LS-PrePost ver.4.3, LS-DYNA SMP Single Precision Win64 Revision.104280

なお，本事例はサンプルであることをご了承下さい。

Jan-15-2016

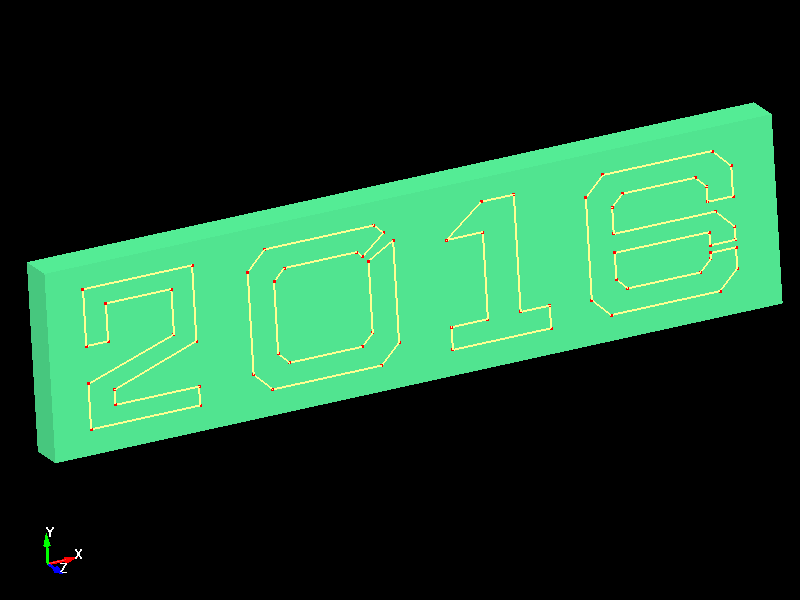

Fig.1 3D Trim Curve (iges data)

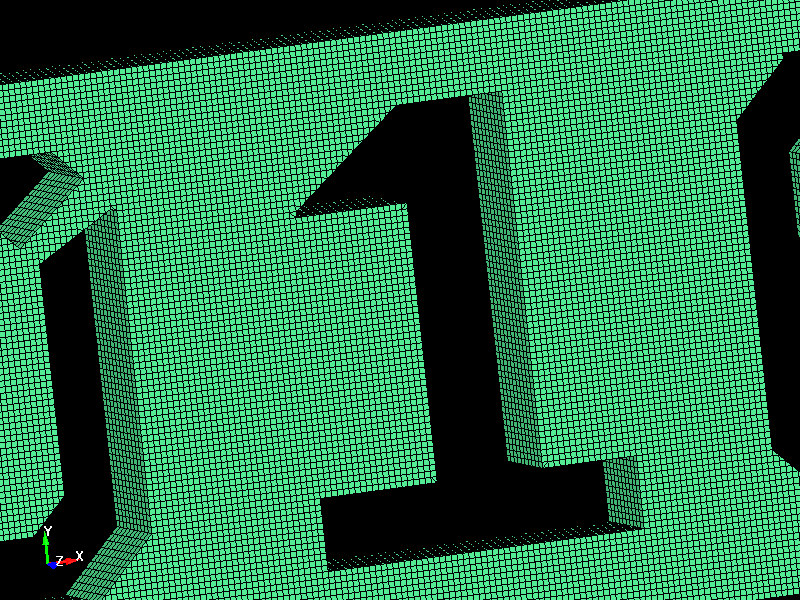

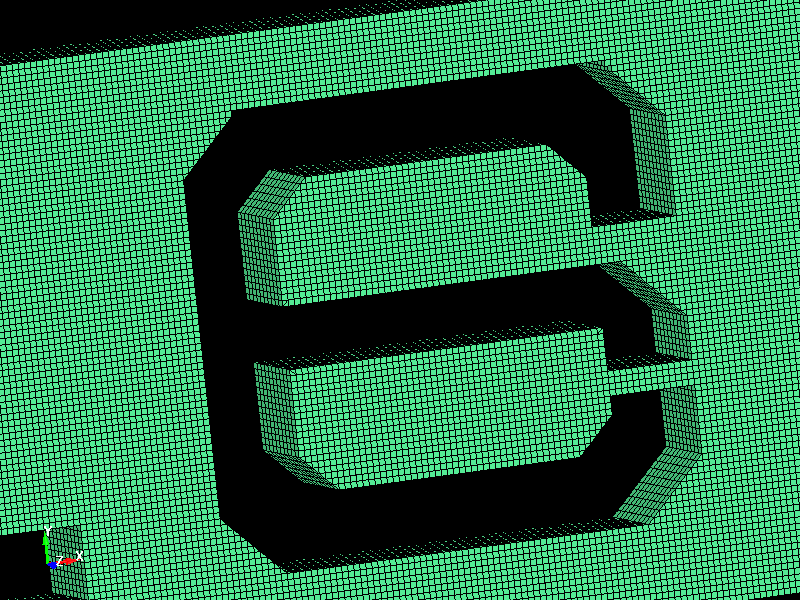

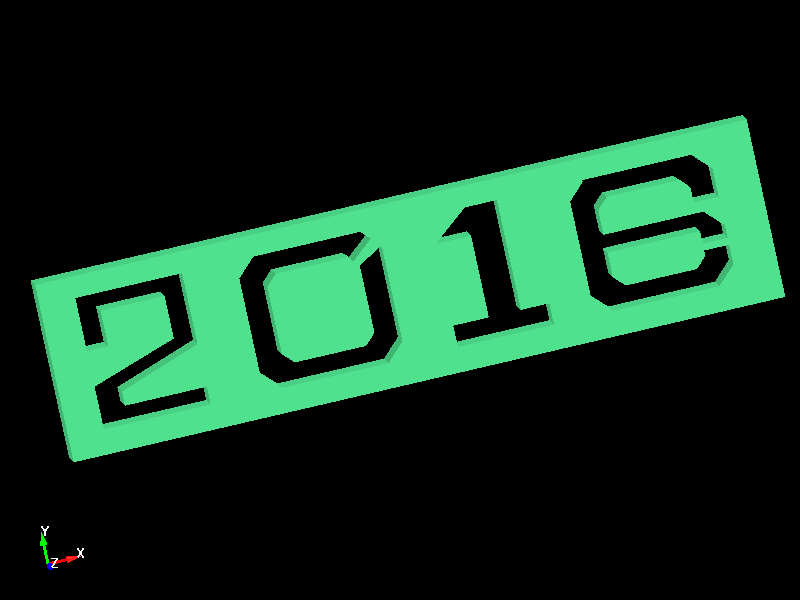

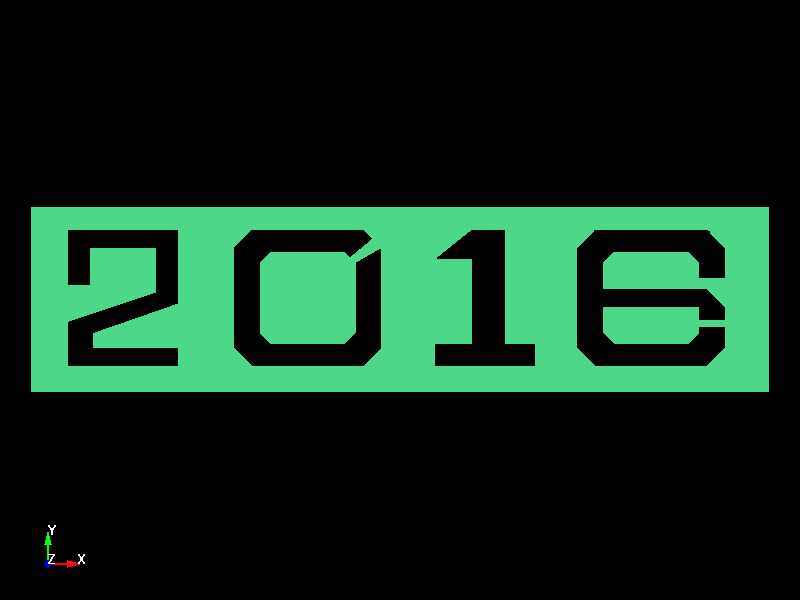

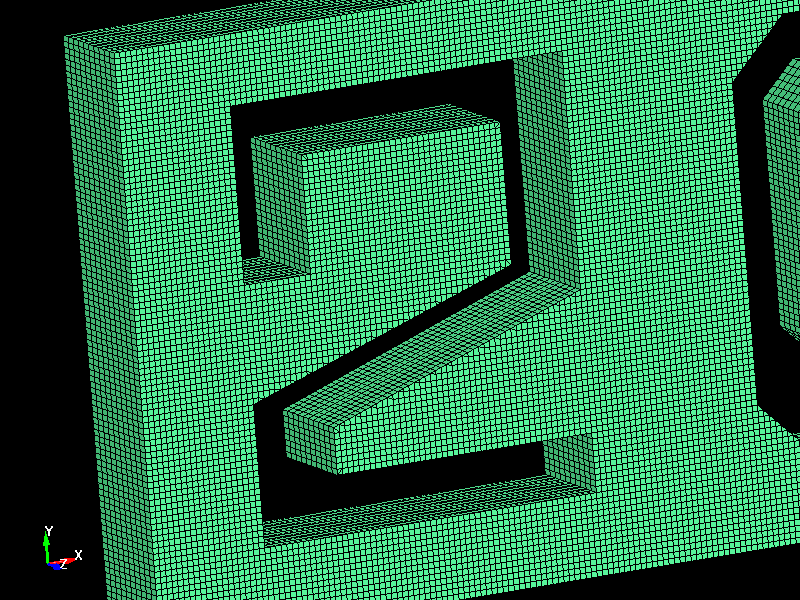

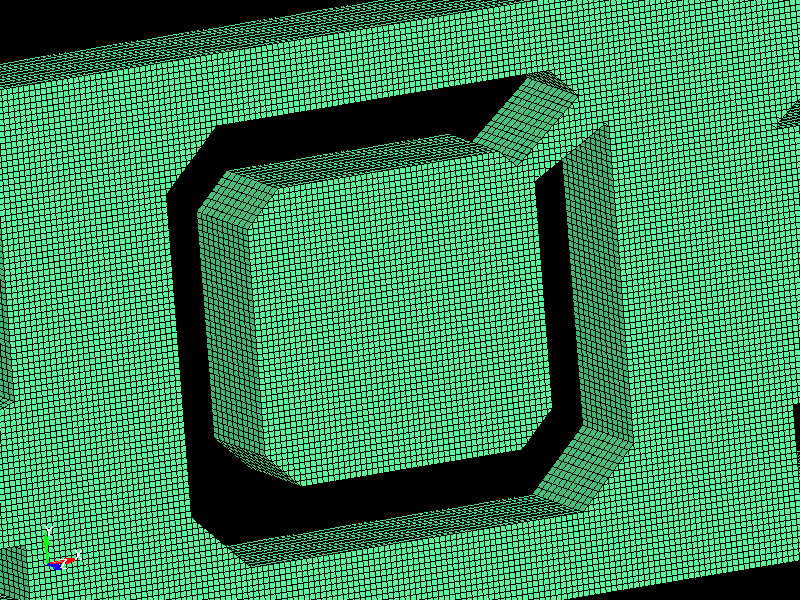

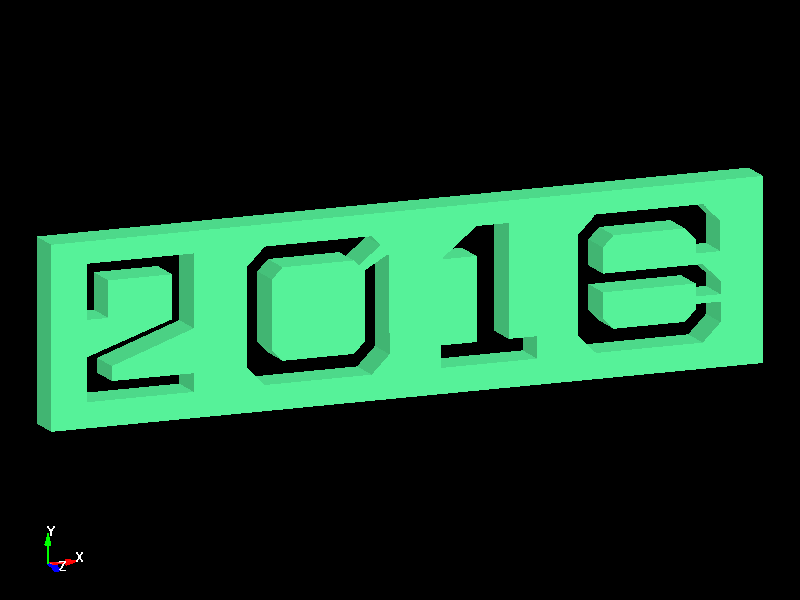

Fig.2 3D Trimming of solids

Fig.3 3D Trimming of solids

Fig.4 3D Trimming of solids

Fig.5 3D Trimming of solids

Fig.6 3D Trimming of solids

Fig.7 3D Trimming of solids

Fig.8 3D Trimming of solids
