No.439 Stress analysis of semi-oval section at the work-roll neck for rolling machine

圧延機用ワークロールのネック部の小判型断面軸の応力解析事例です。
使用した要素は六面体ソリッド要素で、全要素数は約494万要素です。何度か試したのですが陰解法で解くのはきつそうだったので、陽解法に変更して解析することにしました。

参考文献 : 井上 紀明, 石川 貴章：ロールネック小判型断面軸の強度評価方法，鉄と鋼 Vol.81 (1995) No.5

Keywords: Stress Stress Analysis, Explicit LS-DYNA, Number of Elements : 4,948,008 Elements, CPU Time : 2hours 59 minutes(6CPU SMP)

Tool: Hyper Mesh v.13, LS-PrePost ver.4.3, LS-DYNA SMP Single Precision Win64 Revision.104280

なお，本事例はサンプルであることをご了承下さい。

Jan-15-2016

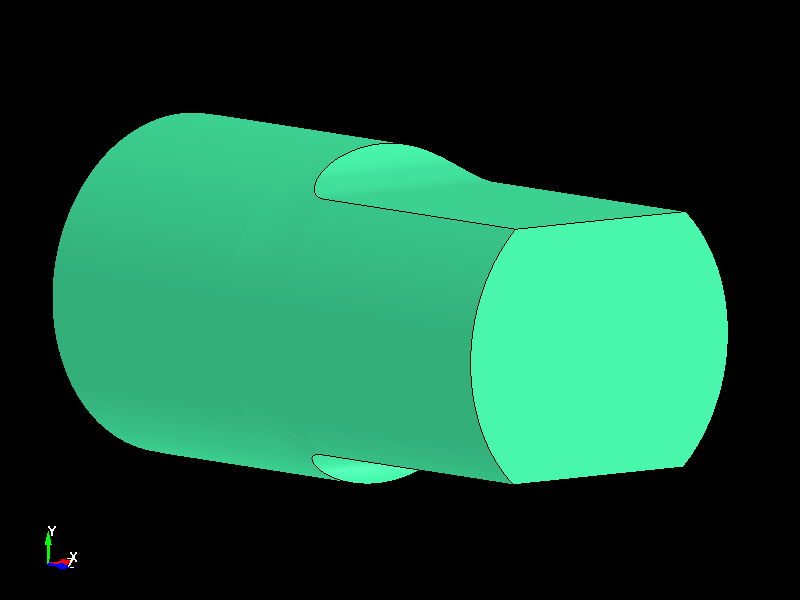

Fig.1 Roll Neck Shaft

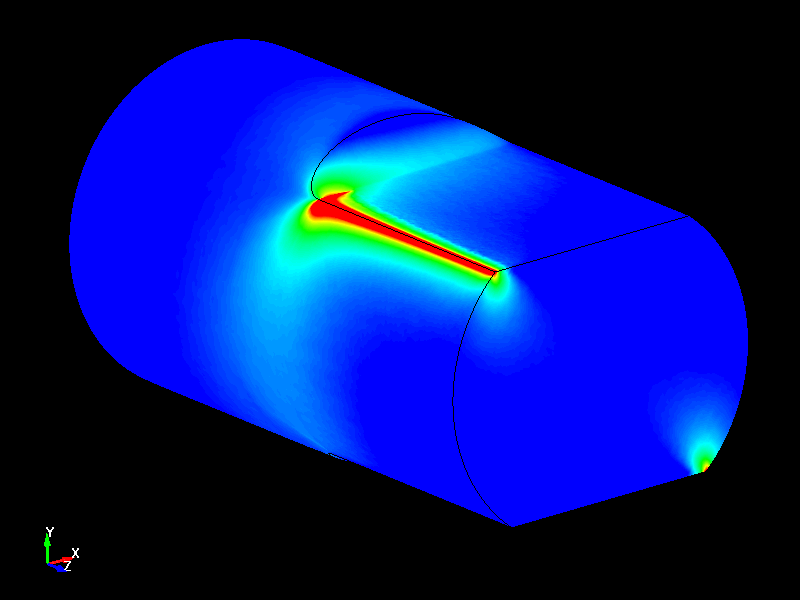

Fig.2 Roll Neck Shaft / Effective Stress Distribution

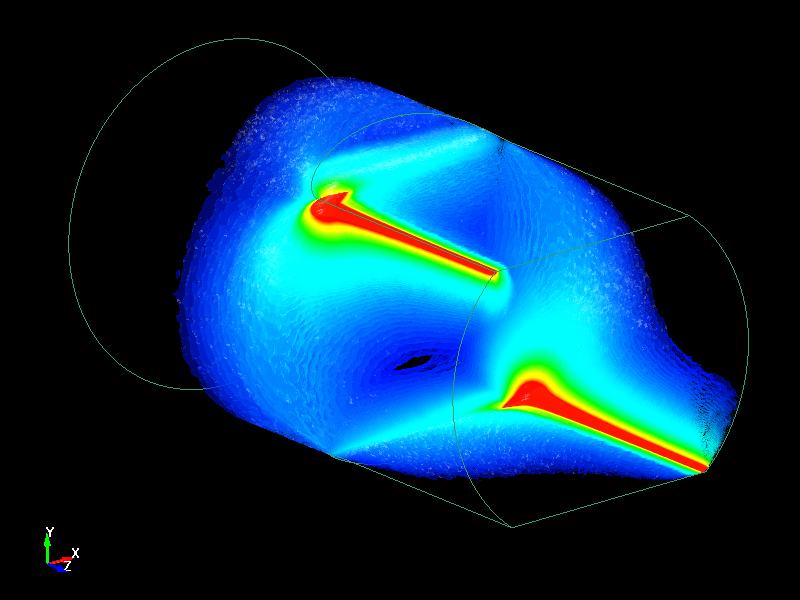

Fig.3 Roll Neck Shaft / Effective Stress Distribution

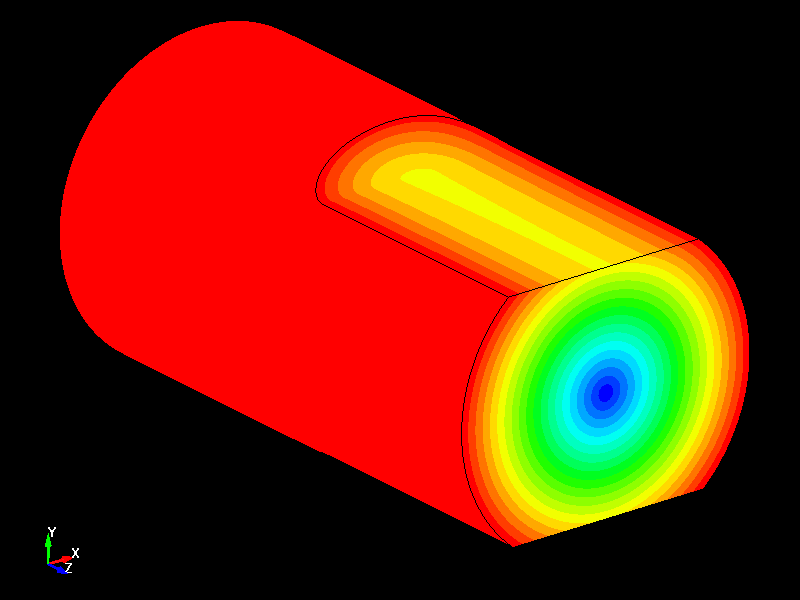

Fig.4 Roll Neck Shaft / Displacement Distribution / Twist Load

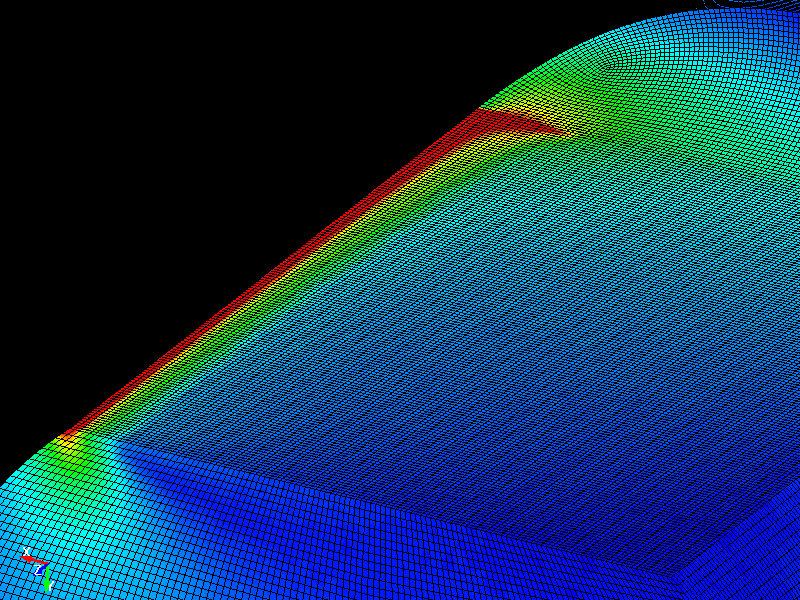

Fig.5 Roll Neck Shaft / Mesh / Hexa
