ドアトリムプルハンドル部強度解析

例題389のモデルを流用して、ドアトリムのプルハンドル部に静荷重を与えて引張解析を行いました。ソルバーは静的陰解法ソルバーを用いました。要素数は約13万要素で、計算時間は約10分です。

Keywords: Door Trim, Strength test around pull handle part, Static Implicit Solver, MAT_024 ,Number of Elements :130,000, CPU Time 4 min.

Tool: Hyper Mesh v.11, LS-PrePost ver.4.1Beta

なお，本事例はサンプルであることをご了承下さい。

September-24-2013

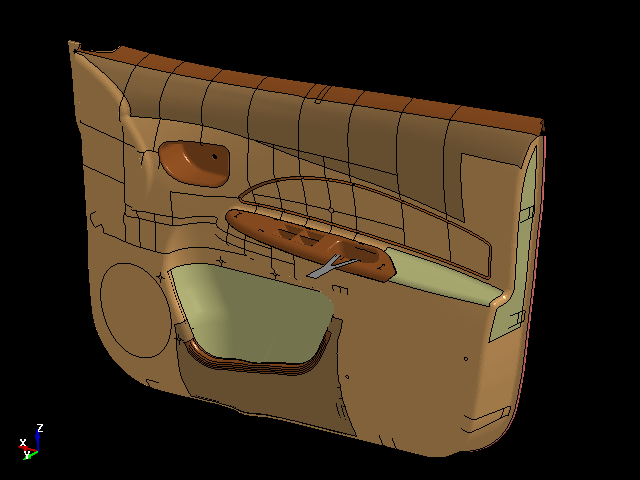

Fig.1 FEA Model

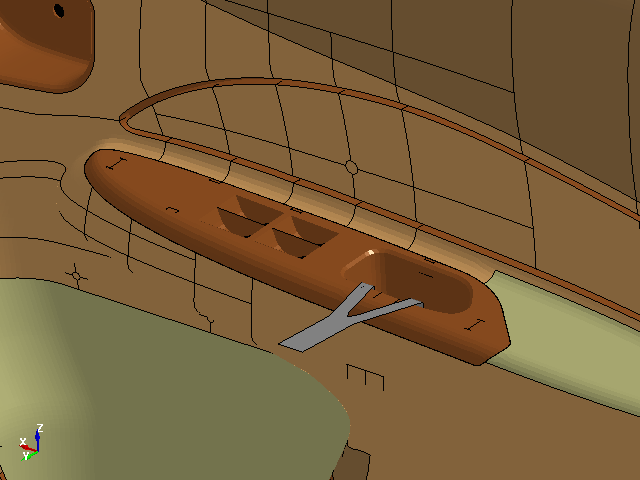

Fig.2 FEA Model

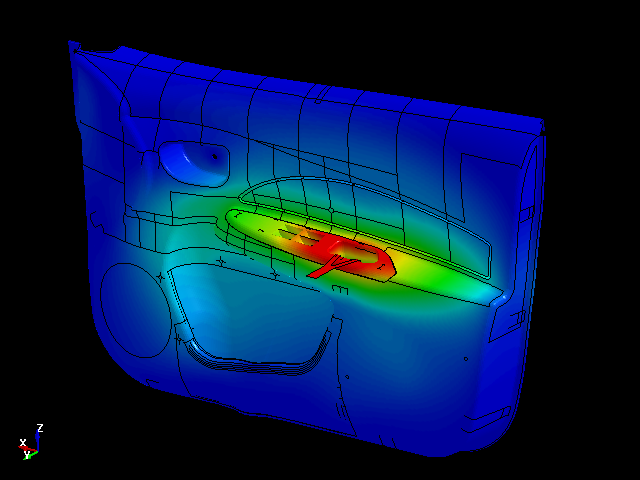

Fig.3 Result/Displacement

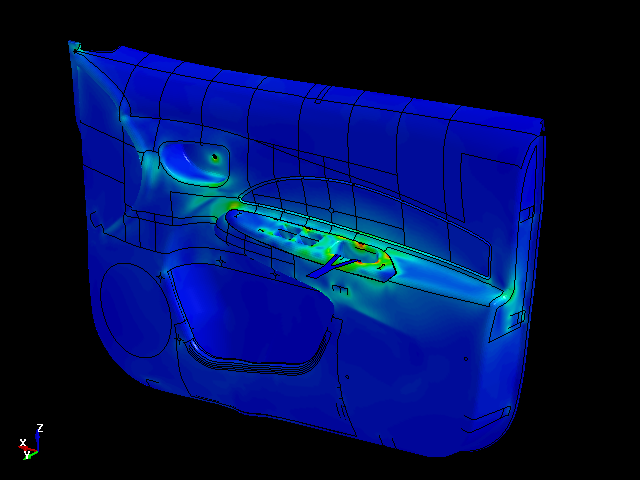

Fig.4 Result/Effective Stress
