ドアトリムポケット開口部強度解析

例題389のモデルを流用して、ドアトリムのポケット開口部に静荷重を与えて引張解析を行いました。ソルバーは静的陰解法ソルバーを用い、要素数は約13万要素、計算時間は約10分です。一度、完成度が高い解析モデルを作成できれば様々な条件でシミュレーションを行い結果を評価することができます。

Keywords: Door Trim, Strength test around pocket opening, Static Implicit Solver, MAT_024 ,Number of Elements :130,000, CPU Time 10min.

Tool: Hyper Mesh v.11, LS-PrePost ver.4.1Beta

なお，本事例はサンプルであることをご了承下さい。

September-24-2013

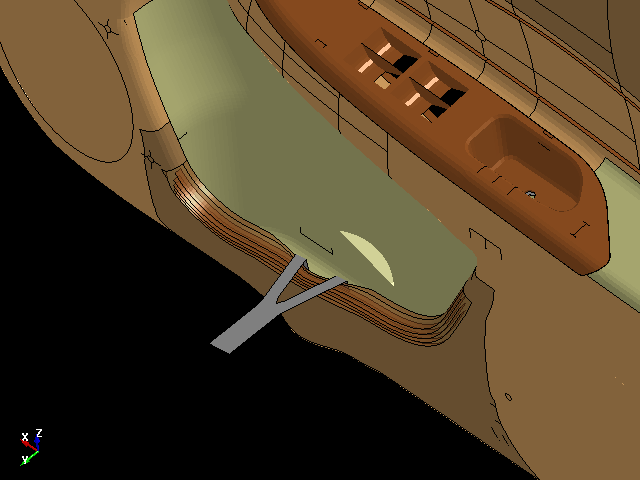

Fig.1 FEA Model

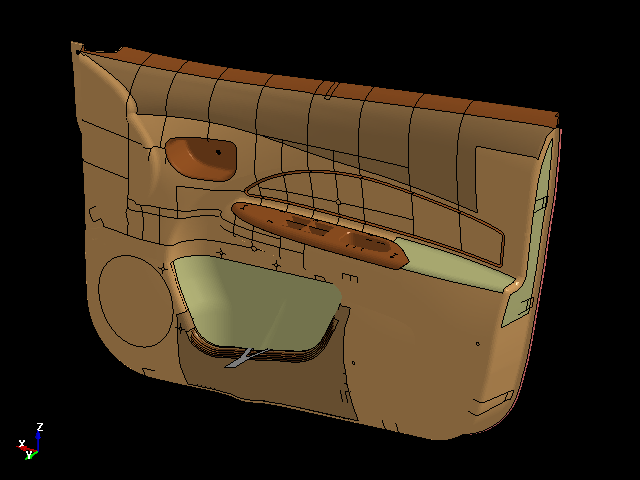

Fig.2 FEA Model

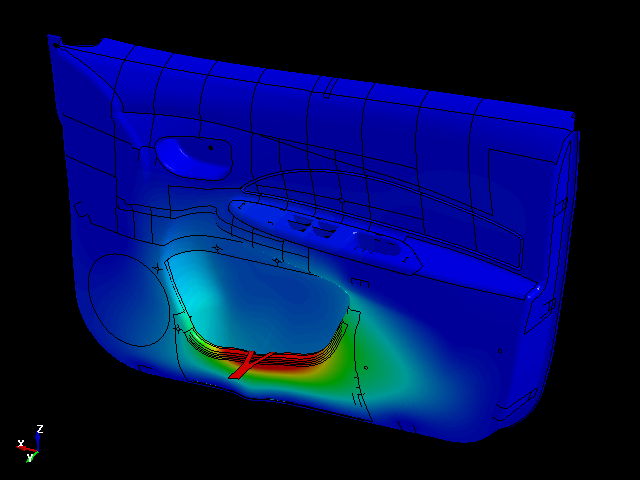

Fig.3 Result/Displacement

Fig.4 Result/Effective Stress
