ドアトリムの衝撃試験解析

自動車の側面衝突時における、乗員のドアトリムへの衝突を想定したドアトリム単体の衝突試験解析を行いました。インパクタ−の質量は20kgとし、衝突速度は 6.0 m/s としました。ドアトリムの材料にはPP一般グレード(MAT_024)を使用しました。

Keywords: Door Trim, Side Impact, Impact speed is 6.0m/s, MAT_024 PP Data were used

Tool: Hyper Mesh v.11, LS-PrePost ver.4.1Beta

なお,本事例はサンプルであることをご了承下さい。

September-19-2013

 Door Panel Impact Test

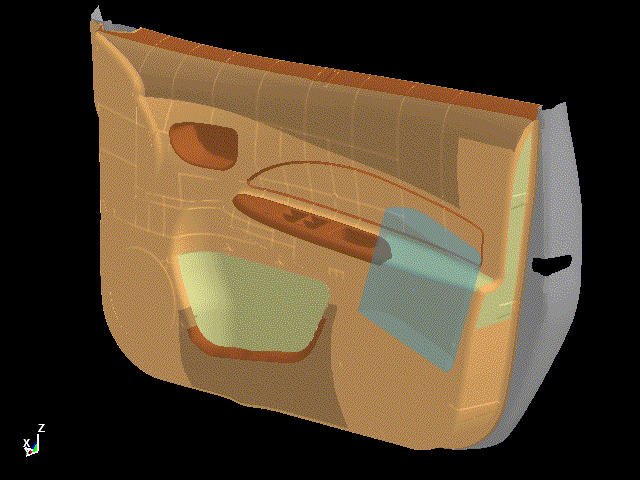

Fig.1 Impact Test

 Door Panel Impact Test

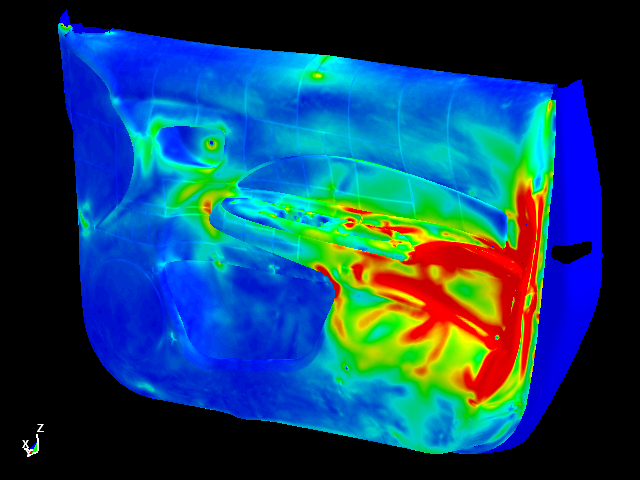

Fig.2 Effective Stress

 Door Panel Impact Test

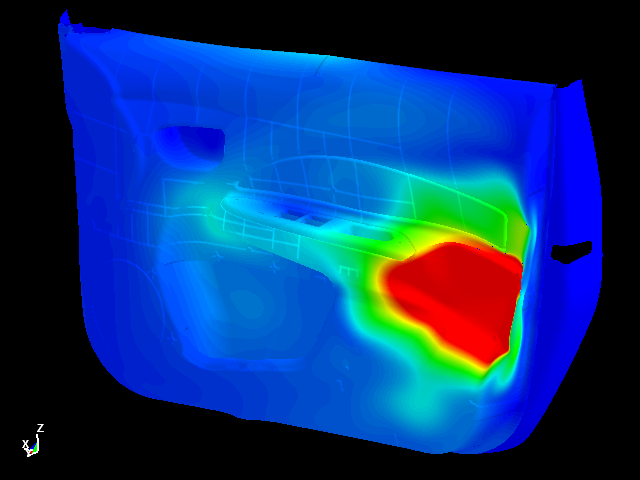

Fig.3 Displacement

 Door Panel Impact Test

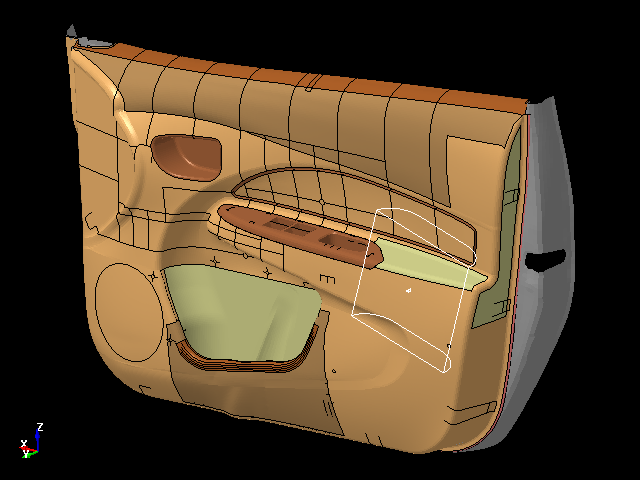

Fig.4 FE Model

 Door Panel Impact Test

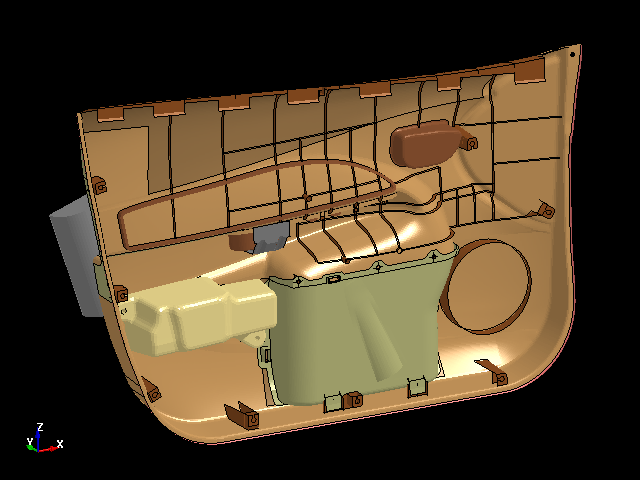

Fig.5 FE Model
