No.572 キーボード・スイッチ用ゴム製ダイヤフラムの大変形解析

　文献を参照してキーボード・スイッチ用ゴム製ダイヤフラムの押圧・除荷挙動の有限要素法解析例を示します。

解析モデルは、3次元フルモデルとして作成しました。

メッシュは、すべての部品について六面体一点積分ソリッド要素を用いて作成しました。

ダイヤフラムのゴム材料モデルには、MAT_SIMPLIFIED_RUBBER モデルを使用しました。

解析はLS-DYNAの動的陽解法を使用して行いました。

参考文献：平島 禎，座古 勝, キーボード・スイッチ用ゴム製ダイヤフラムのための逆問題解析設計システムの開発, 材料 51巻(2002)10号, p.1141-1146

Keywords: ゴム, キーボード・スイッチ, ゴム製ダイヤフラム，大変形解析, FEM解析

Tools: LS-PrePost ver.4.11, LS-DYNA MPP Win64 R16.0

October 26, 2025 create a new entry

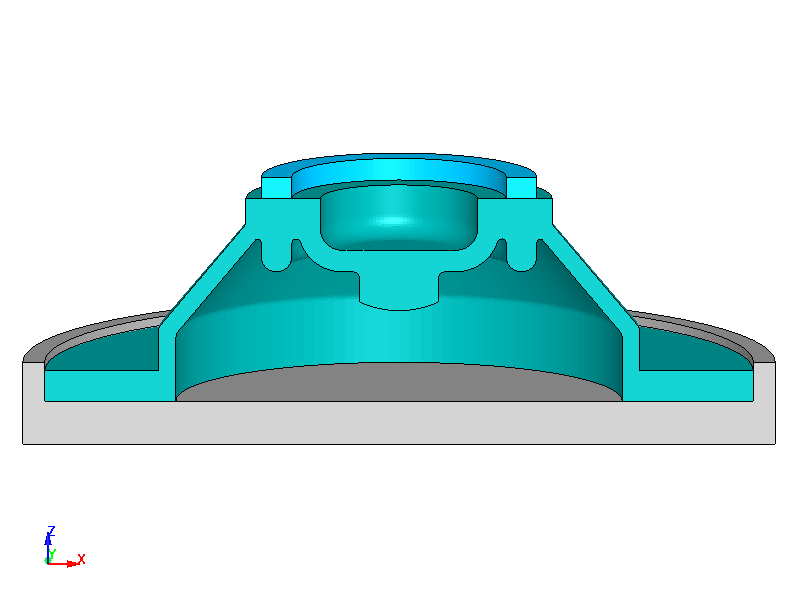

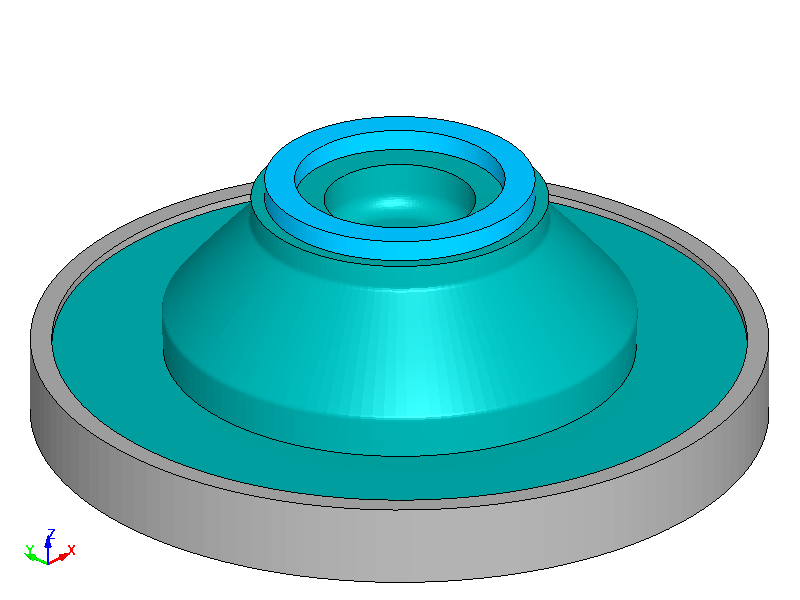

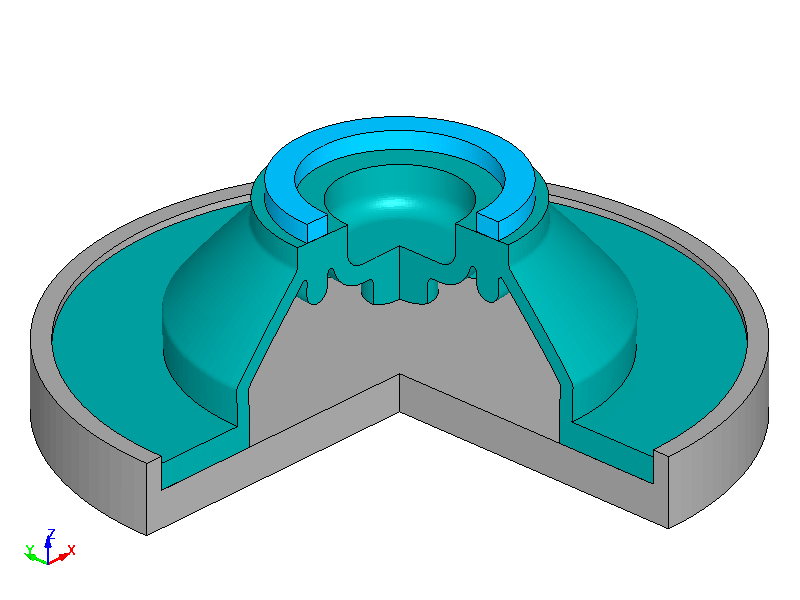

Fig.1 キーボード・スイッチ用ゴム製ダイヤフラムの解析モデル

Fig.2 キーボード・スイッチ用ゴム製ダイヤフラムの解析モデル

Fig.3 キーボード・スイッチ用ゴム製ダイヤフラムの解析モデル

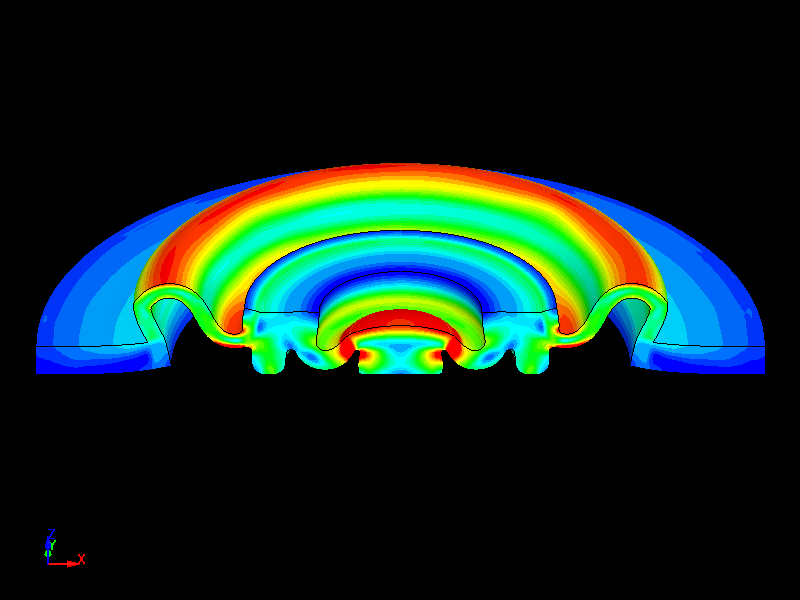

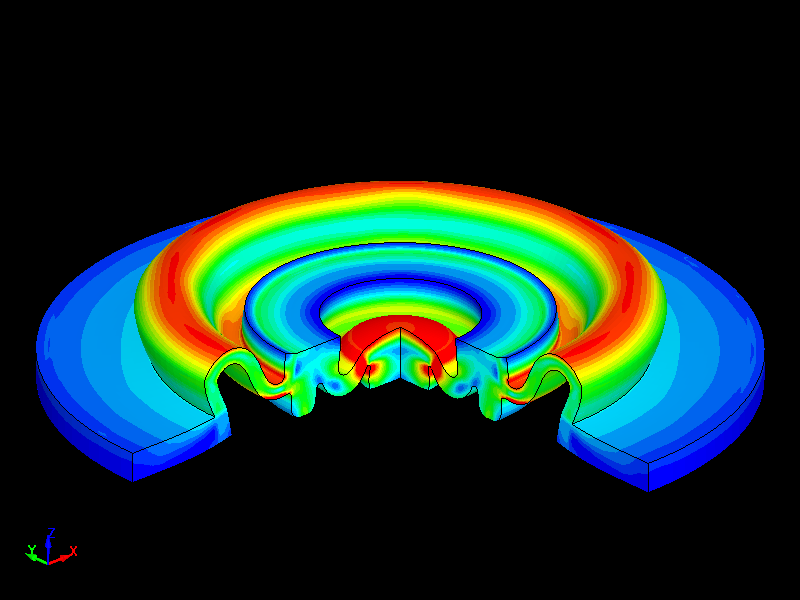

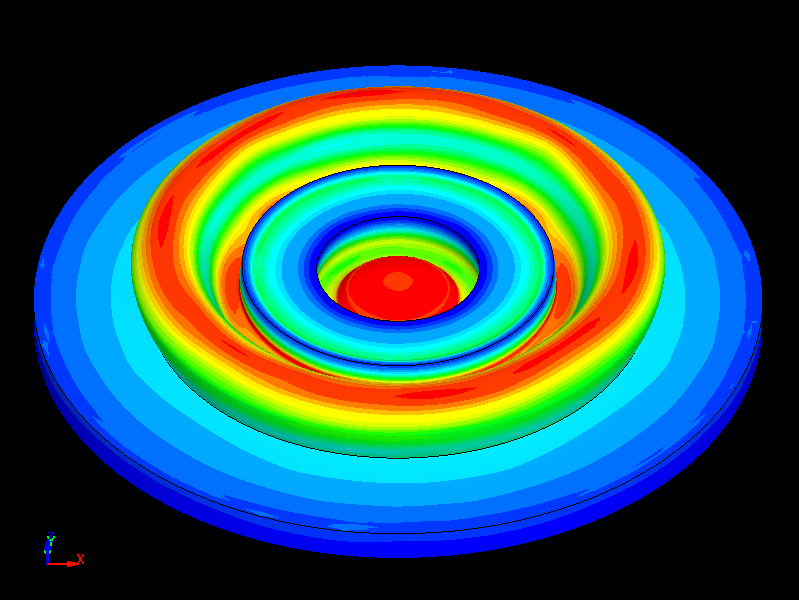

Fig.4 ミーゼスの相当応力分布

Fig.5 ミーゼスの相当応力分布

Fig.6 ミーゼスの相当応力分布

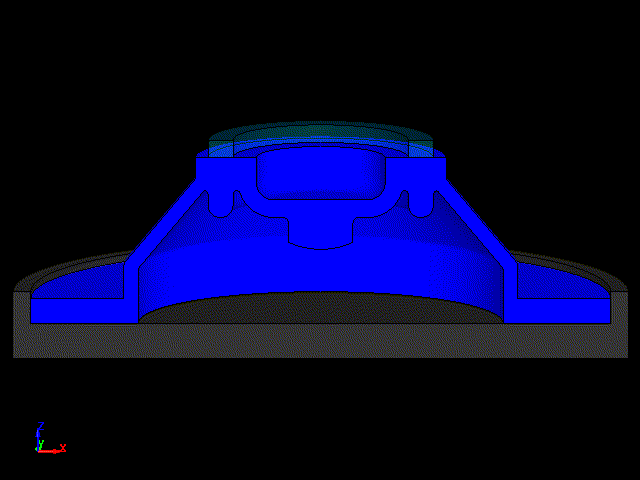

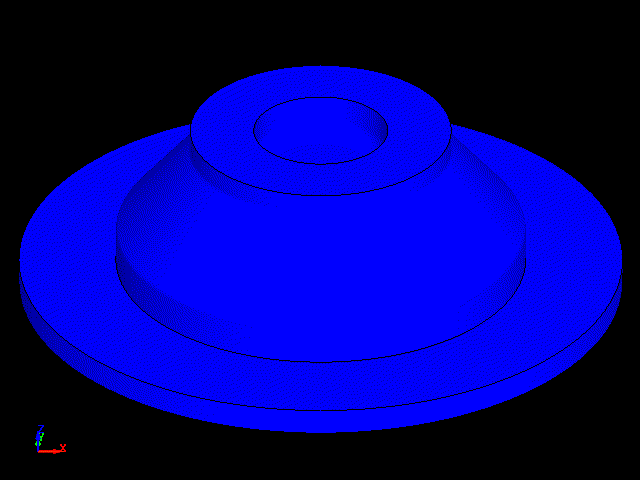

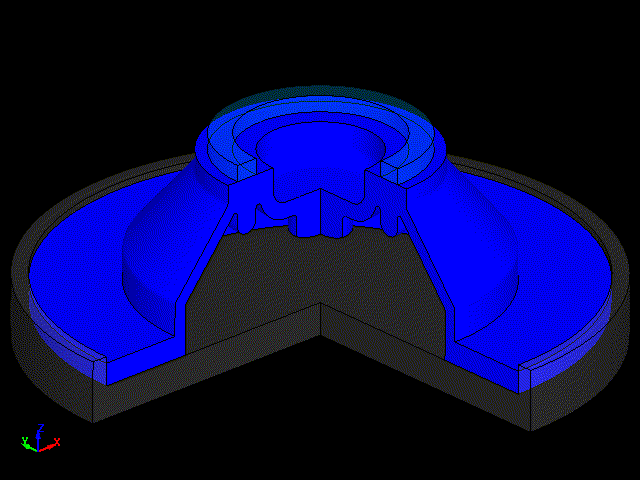

Fig.7 ダイヤフラムの大変形FEM解析 Von Misess Stress

Fig.8 ダイヤフラムの大変形FEM解析 Von Misess Stress

Fig.9 ダイヤフラムの大変形FEM解析 Von Misess Stress
