No.479 3次元モデルによる冷間鍛造解析

例題478の問題を3D modelに拡張して解析を行ってみました。
変形量がそれほど大きくないので六面体ソリッド要素(Hex elements)でモデルを作成し、R-adaptive remesh は使用せずに解析を行いました。
モデルは1/2 model ですが、ブランク材だけで要素数は 102万要素あります。
ブランク材の材料データは例題478と同様に弊社で作成したS45Cのデータで代用しました。
断面で比較すると3次元モデルの結果と軸対称モデルの結果はよく一致していることがわかります。

Keywords: 3d model, 1/2 model, hexa elements, cold forging analysis, metal flow, R-adaptive remesh was not use. Number of blank elements are 1.02 million elements.

Tool: LS-PrePost ver.4.6, LS-DYNA MPP Single Precision Win64 R11

なお,本事例はサンプルであることをご了承下さい。

Nov-30-2018
June-15-2020 updated

 3D cold forging analysis

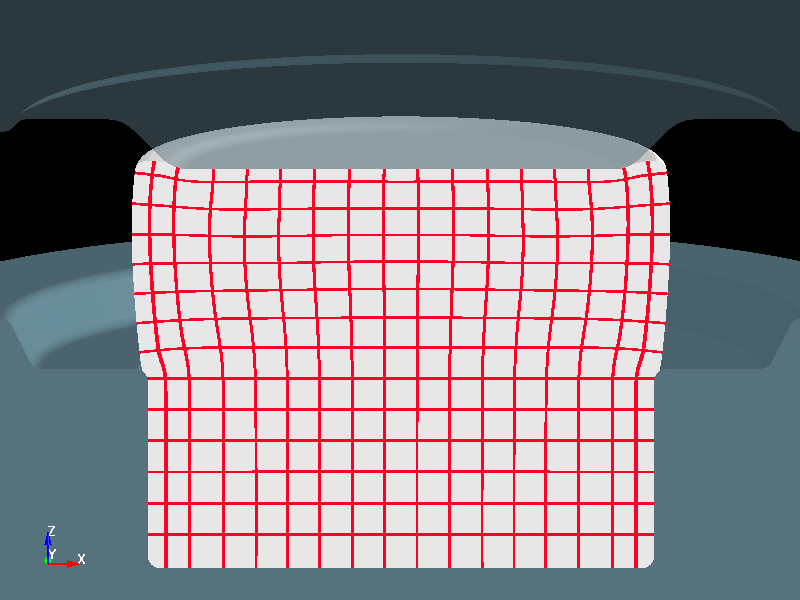

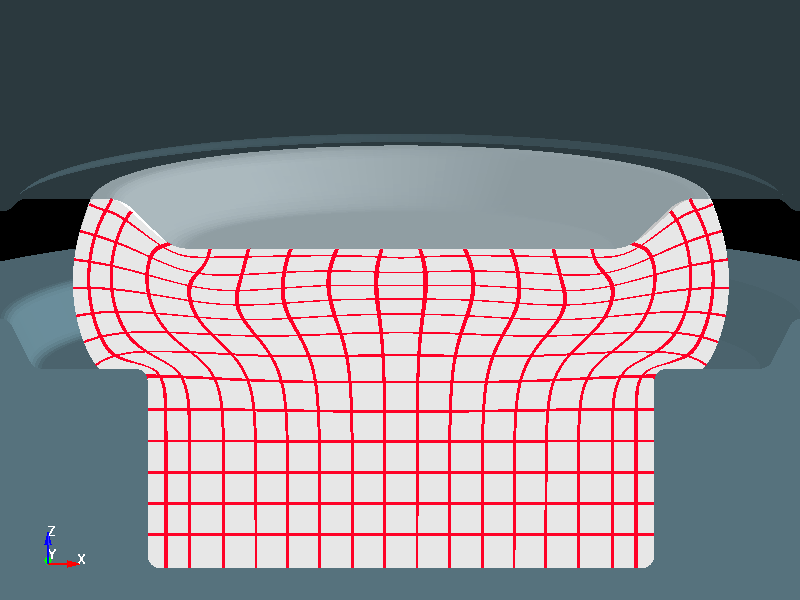

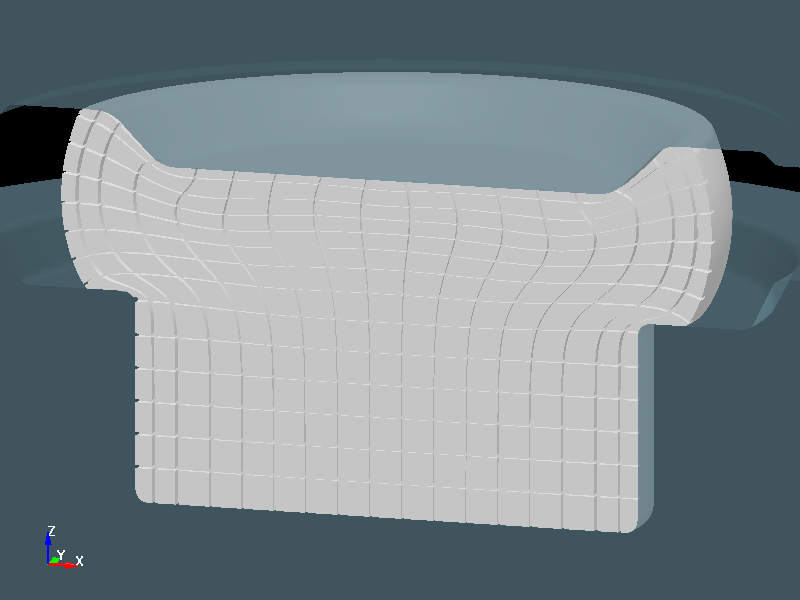

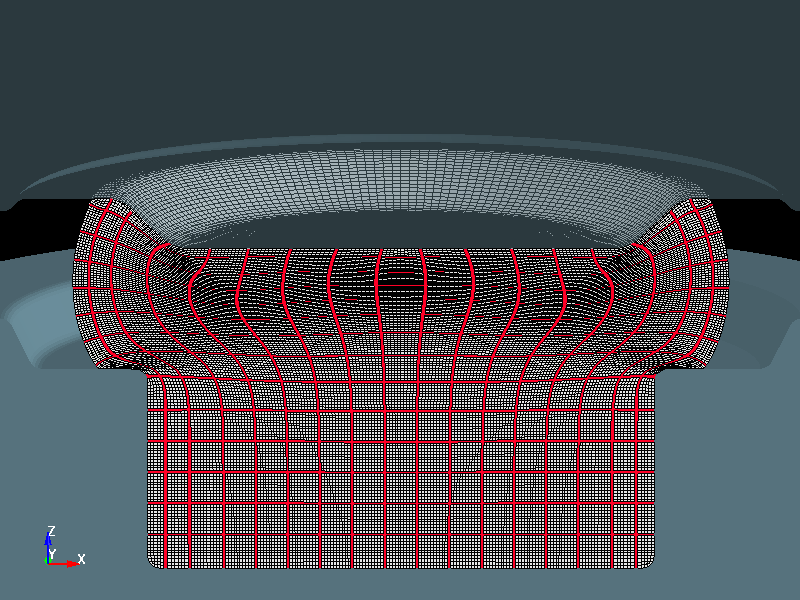

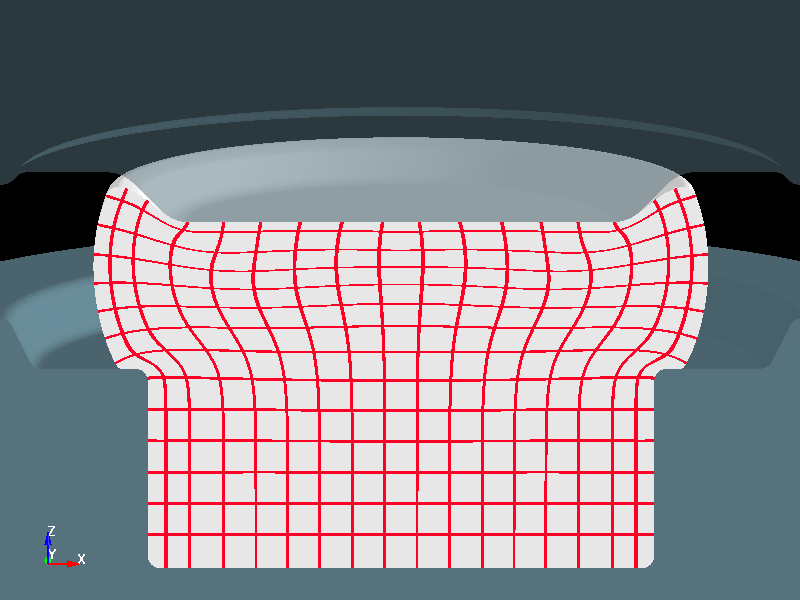

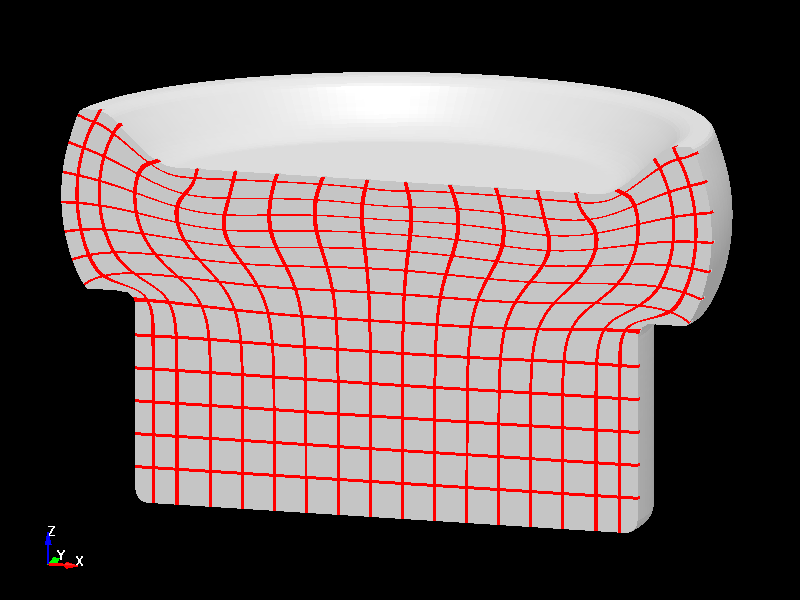

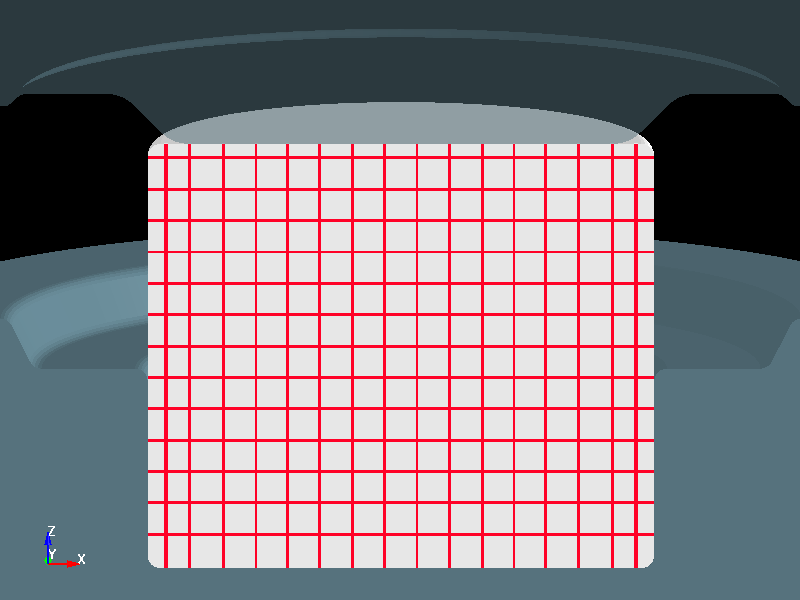

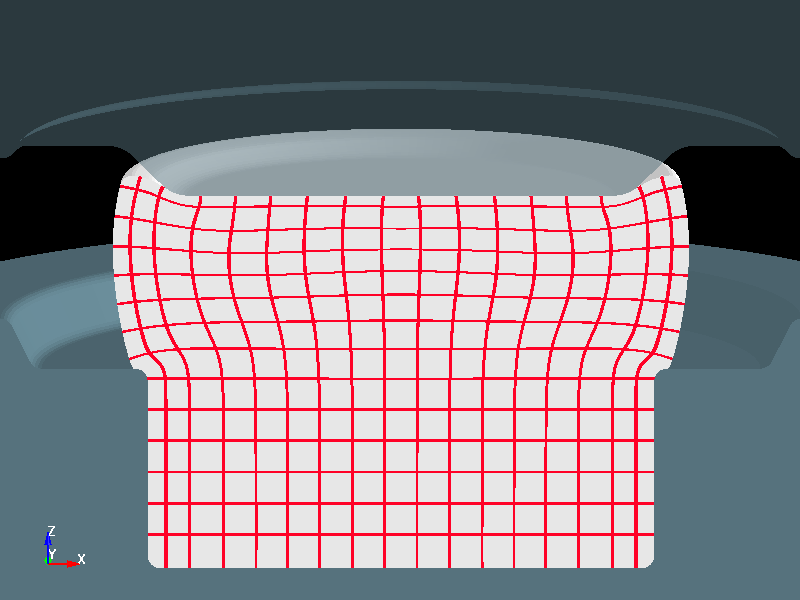

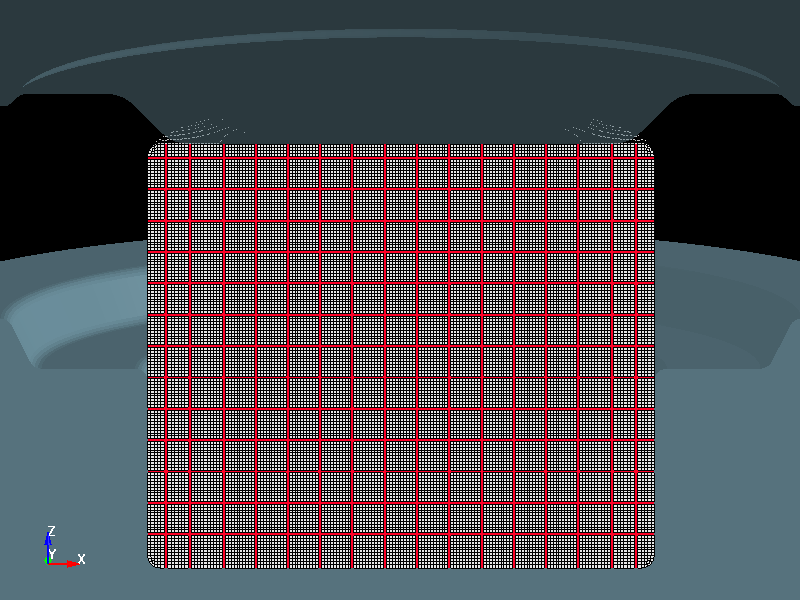

Fig.1 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.2 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.3 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.4 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.5 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.6 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.7 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.8 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.9 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.10 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis

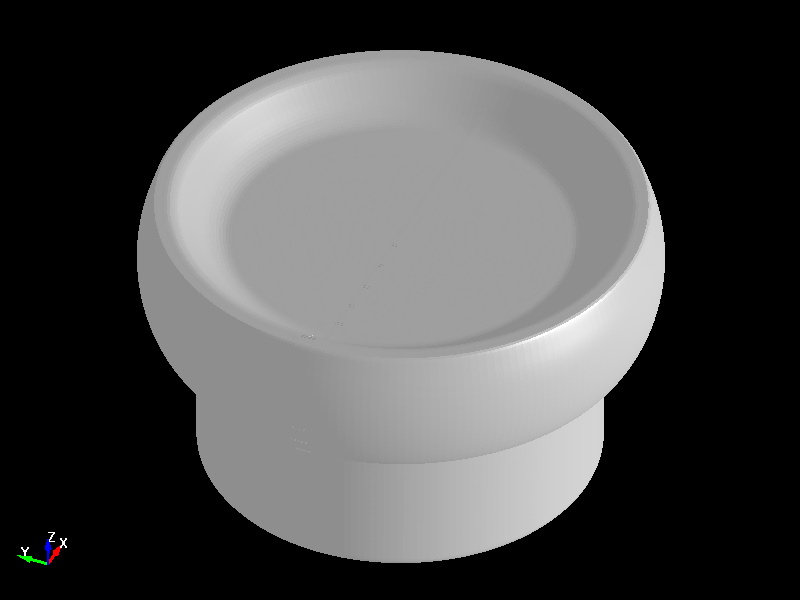

Fig.11 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis
Fig.12 3D cold forging analysis / deformation / metal flow

 3D cold forging analysis

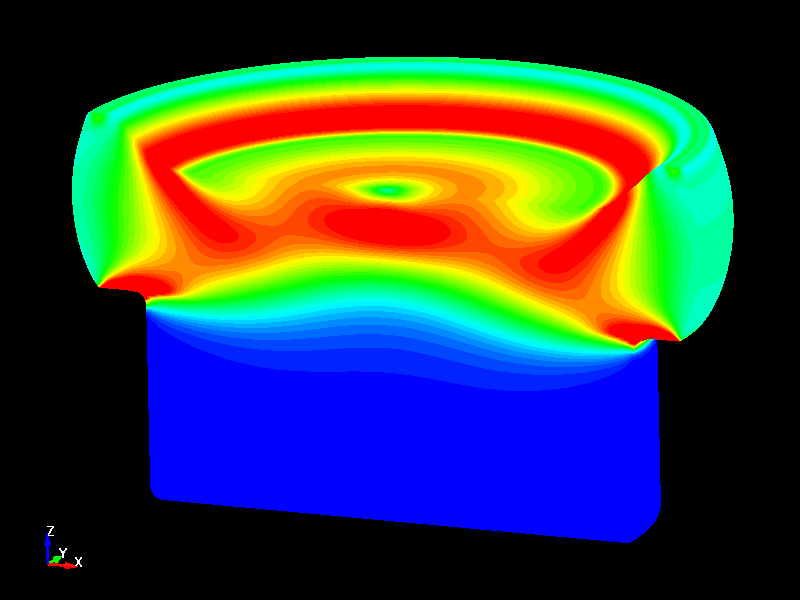

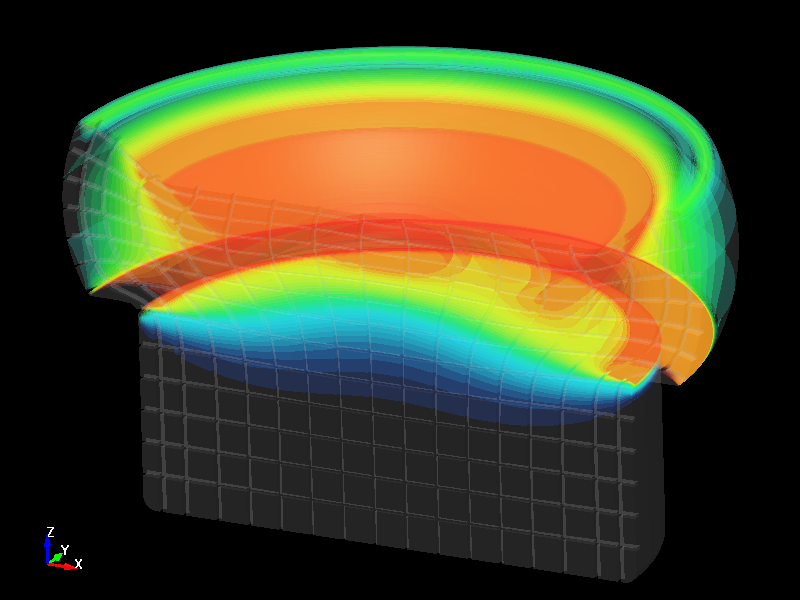

Fig.13 3D cold forging analysis / effective plastic strain

 3D cold forging analysis
Fig.14 3D cold forging analysis / effective plastic strain
