No.449 Stress analysis of ring being subjected to compressive load

光弾性実験の教科書を参考にしてLS-DYNAで非線形陰解法静解析を行い圧縮荷重下におけるリングに作用する応力分布を求めました。
要素数は約83万要素で、3次元ソリッド要素でモデル化してあります。このときの計算時間は5時間50分かかりました。

参考文献 : 益田 義治：入門 光弾性実験，日刊工業新聞社 昭和45年4月20日初版, p.96 図8.3

Keywords: Static Implicit LS-DYNA, Ring, Axial Compression, CPU Time : 5hours 50minutes

Tool: Hyper Mesh v.13, LS-PrePost ver.4.3, LS-DYNA SMP Double Precision Win64 Revision.104284

なお，本事例はサンプルであることをご了承下さい。

Feb-7-2016

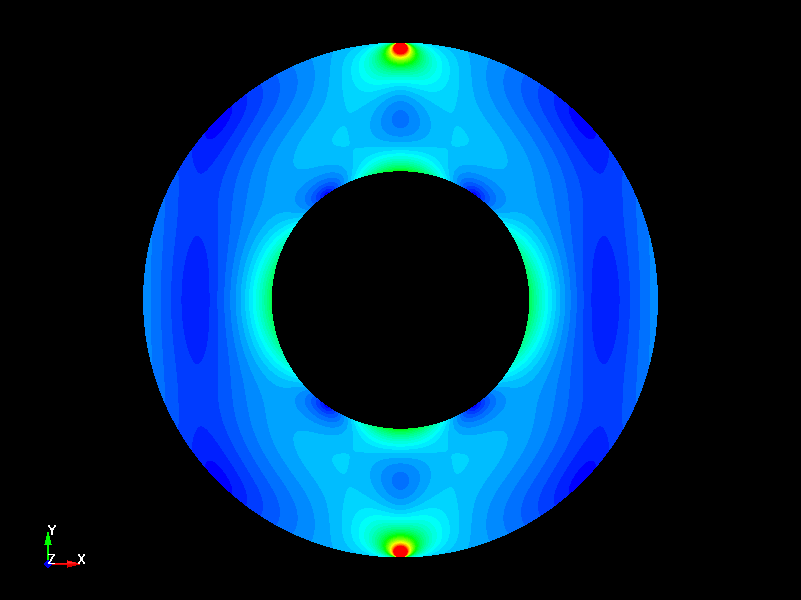

Fig.1 Effective Stress

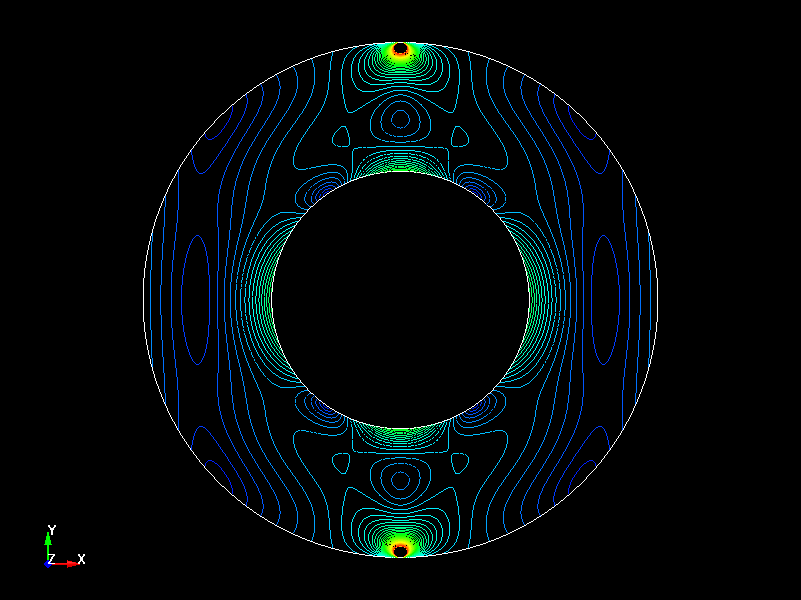

Fig.2 Effective Stress

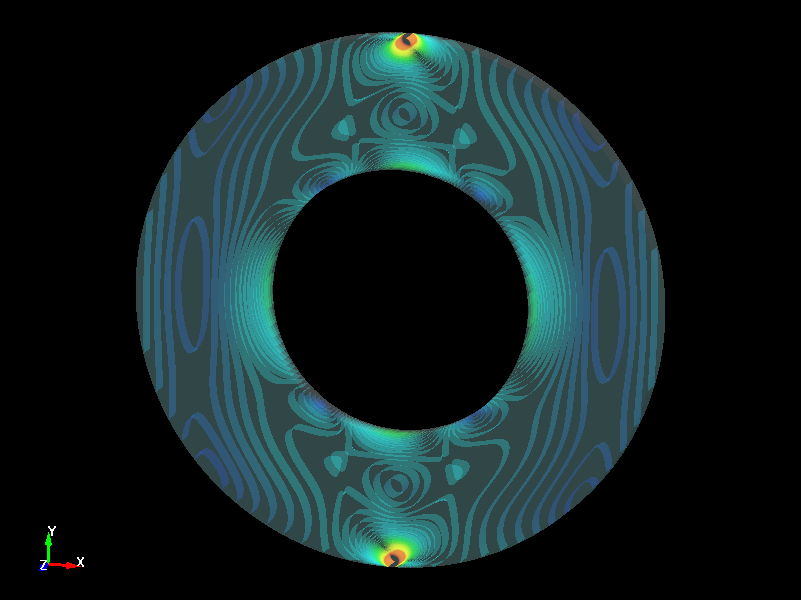

Fig.3 Effective Stress

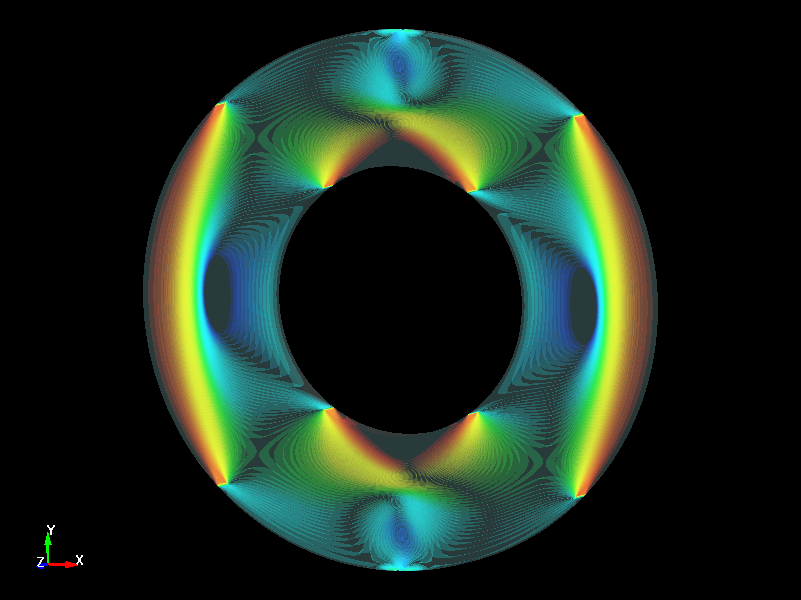

Fig.4 Triaxiality (-p/vm)

Fig.5 Photoelasticity picture
