CESE / 2D / Supersonic Flow through a planar-Convergent-Divergent Nozzle

マッハ1.2の超音速流れが拡大管内を流れる際の挙動をCESE ソルバーで解析しました。拡大部で垂直衝撃波が生じ左側が超音速流れ状態、右側が亜音速流れ状態になっています。

Keywords:CESE, 2D, Supersonic Flow, Mach1.2, Convergent-Divergent Nozzle, Vertical-Shock Wave

Tool: LS-PrePost ver.4.1Beta

なお，本事例はサンプルであることをご了承下さい。

September-17-2013

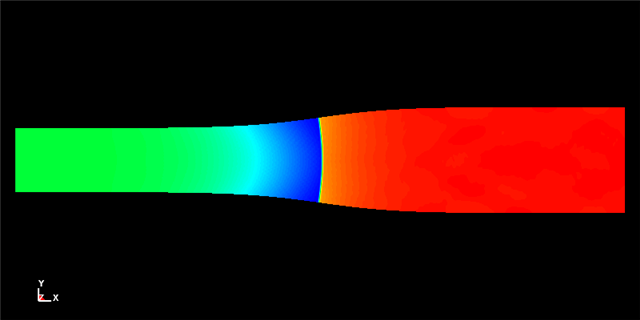

Fig.1 Density

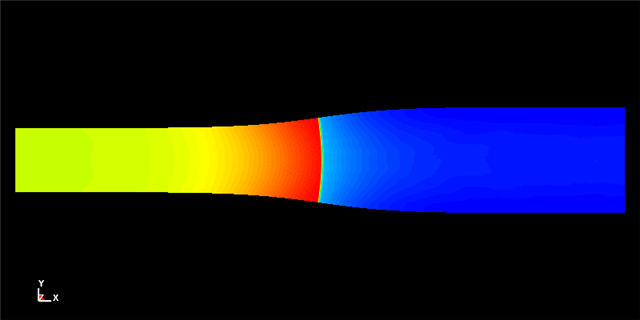

Fig.2 Velocity

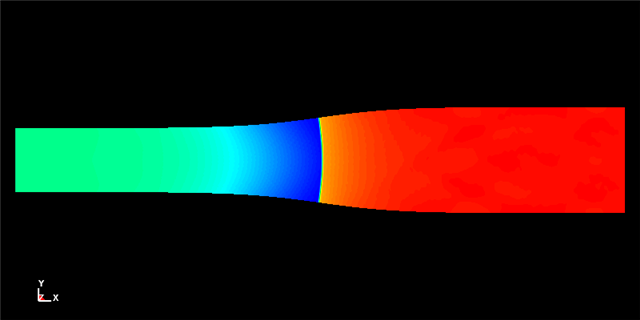

Fig.3 Pressure

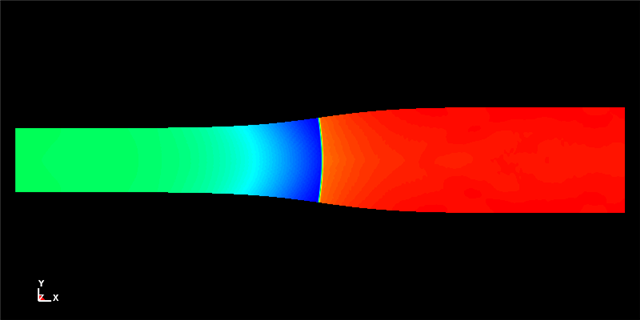

Fig.4 Temperature

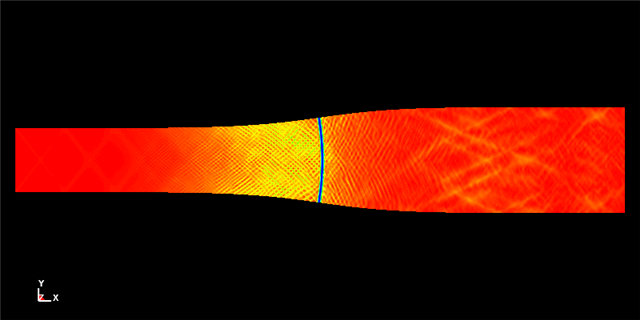

Fig.5 Schlieren Number
