爆薬の爆発によるマッハ反射の解析

球形状のC4爆薬を気中爆発した際に衝撃波面に生じるマッハ反射の挙動を2DALEモデルにより解析しました。
初期衝撃波が水平方向に伝播するとともに、地面方向に伝播した衝撃波が地面でマッハ反射となり、衝撃波と重なって3重点を生じ、マッハステムを形成しています。
初期衝撃波のすぐ後に後続する球面波は 2次衝撃波(secondary shock wave) と呼ばれ、高速度カメラに特殊な技術を施して撮影すると捉えることができます。

なお，本事例はサンプルであることをご了承下さい。

Jan-28-2013

Fig.1 Shockwave propagation and Mach Reflection

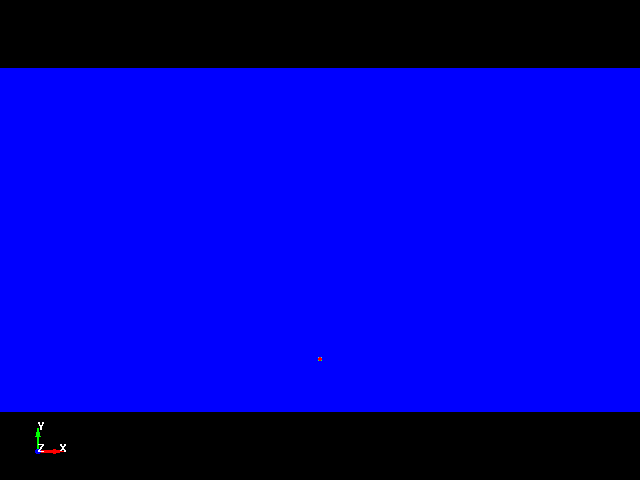

Fig.2 Density distribution

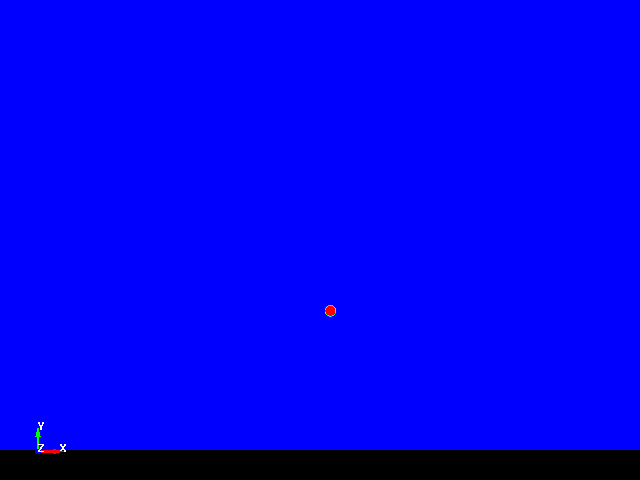

Fig.3 Material distribution / explosive gas
