No.265 片ハット部材の動的曲げ試験解析 2

例題264のシリーズの片ハット部材の動的曲げ試験解析を行いました。ハット断面形状はW50-H110 t1.0mmとし、速度4.0m/sでパンチを運動させハットを動的に曲げました。ジグ形状は例題264は平底100mmでしたが、今回は直径50mmの円筒形状のものとしました。材料は590MPa級ハイテンとし、ひずみ速度依存性を考慮してシミュレーションを行っています。実験結果と同様に解析結果も、パンチの両端に接する部材の変形形状が例題264とは異なるモードになっています。
参考文献：自動車技術会　技術報告シリーズ36 部材曲げ強度向上のための最適構造研究 p.92
なお，本解析例はサンプルであることをご了承下さい。

July-04-2012 uploaded
January-16-2021 updated

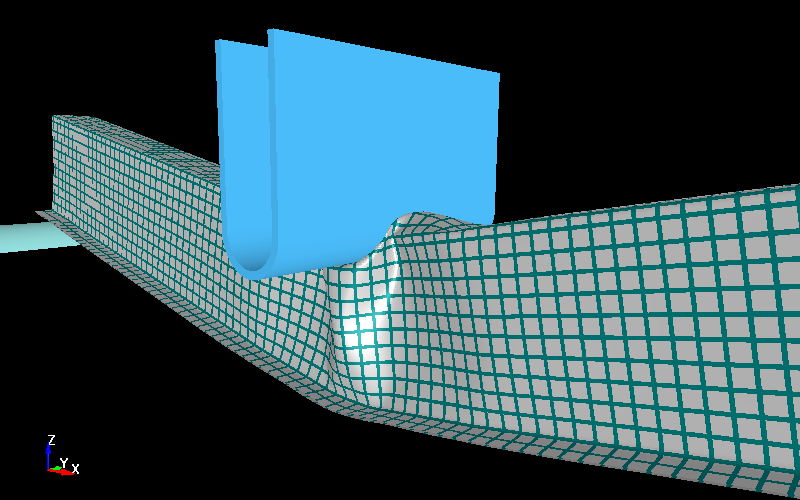

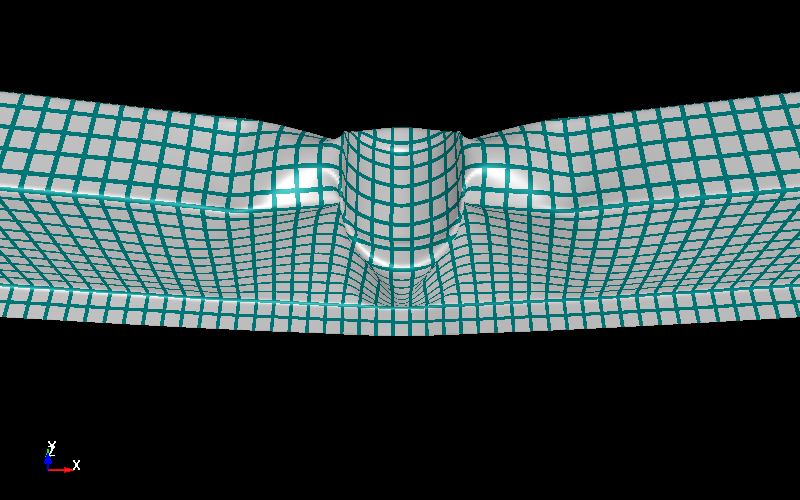

Fig. 1　Dynamic 3pt Bending Test FEA

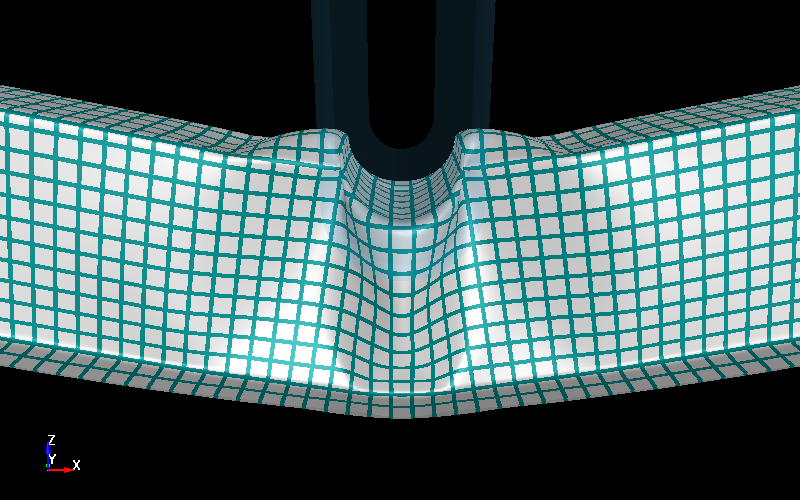

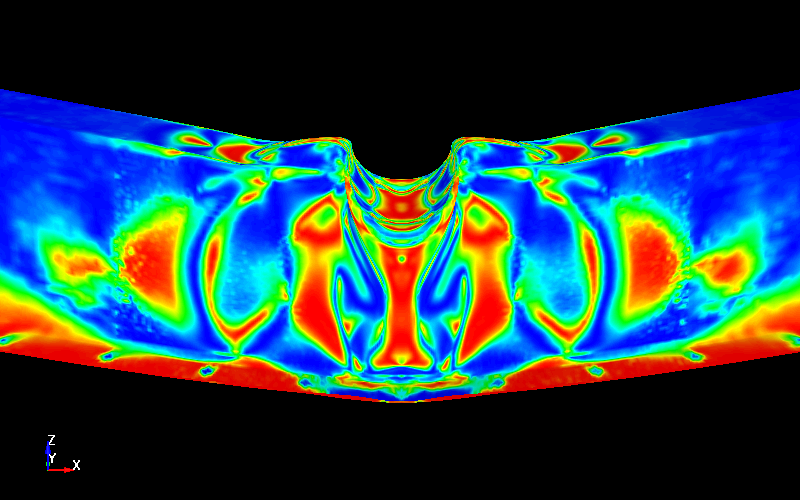

Fig. 2　Dynamic 3pt Bending Test FEA

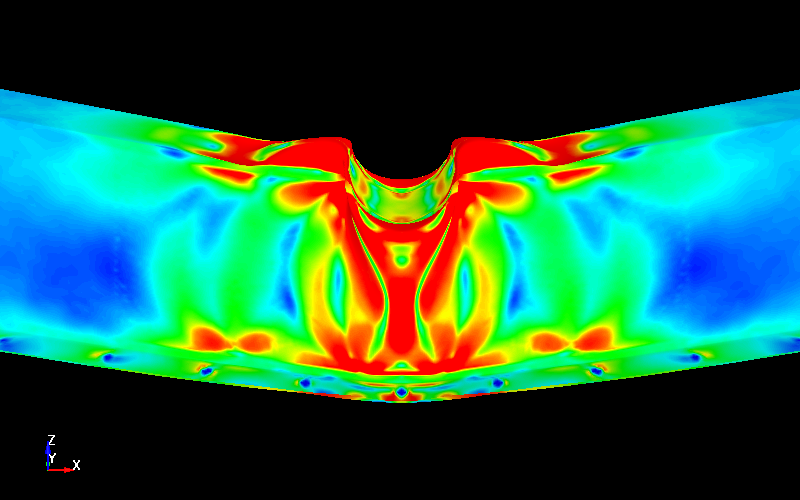

Fig. 3　Dynamic 3pt Bending Test FEA

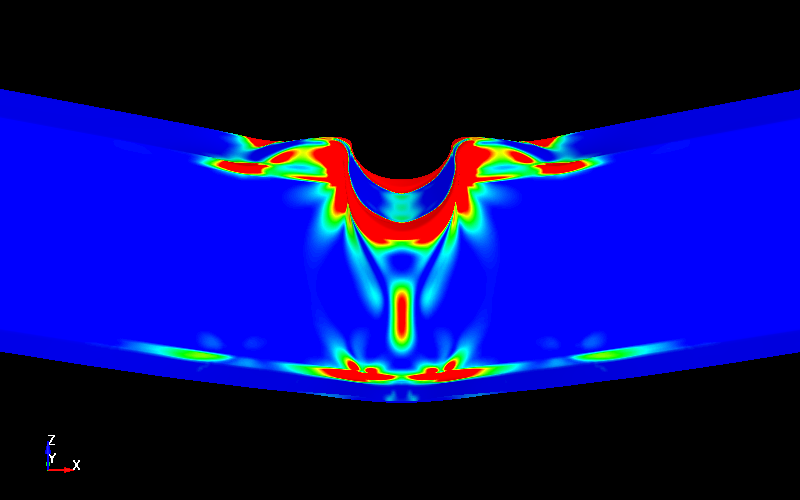

Fig. 4　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

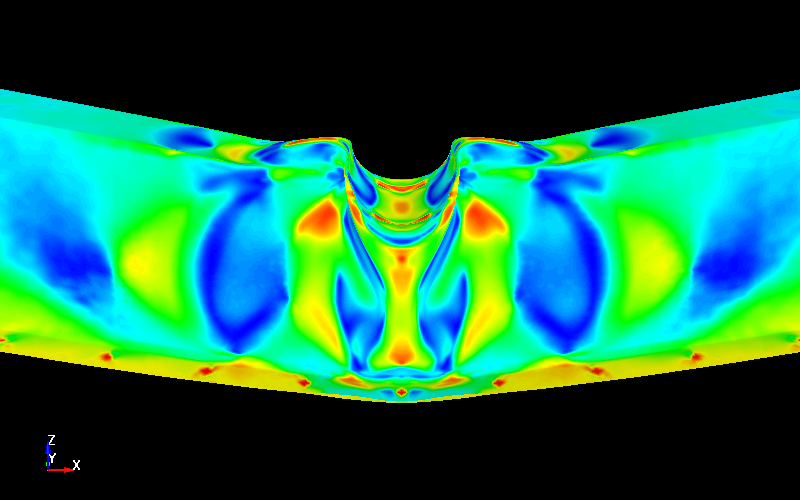

Fig. 5　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

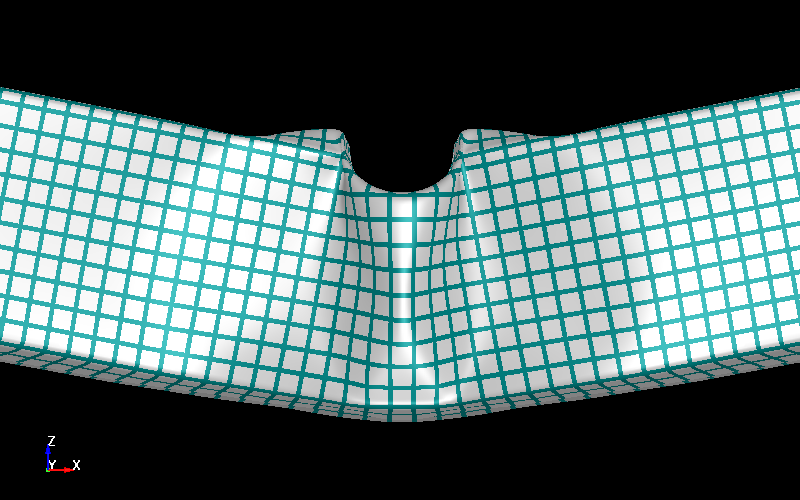

Fig. 6　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

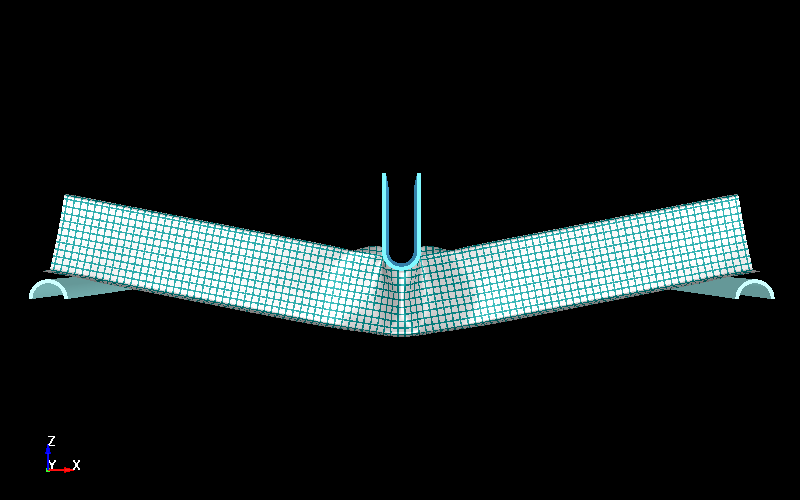

Fig. 7　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

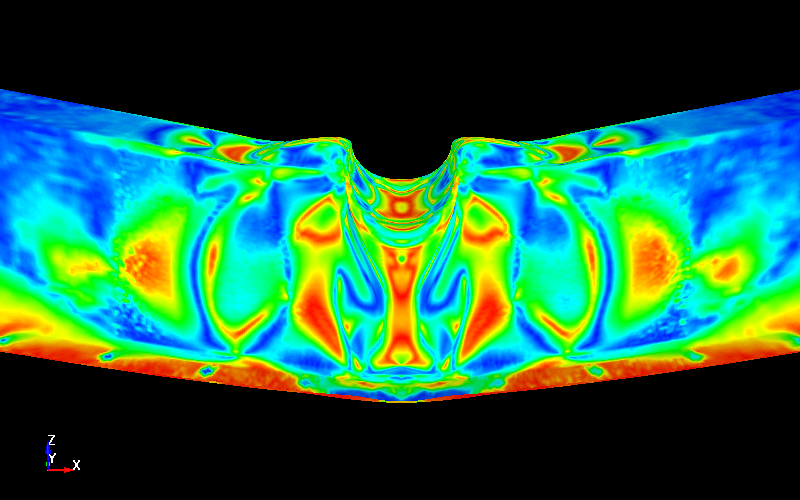

Fig. 8　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

Fig. 9　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

Fig. 10　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

Fig. 11　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

Fig. 12　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)

Fig. 13　Dynamic Three Point Bending Test Analysis of a Hat Channel with 590MPa High Tensile Strength Steel(2)
