No.230 陽解法による音波の伝播解析

半径1m、速度1m/sの呼吸球の脈動により生じる音波の伝播を陽解法で解析した音響解析例です。周波数は325Hz,1082Hz,2706Hzとした解析例についてスクリーンショットを示します。
なお,本解析例はサンプルであることをご了承下さい。

acoustic wave in ls-dyna / Frequency is 325Hz

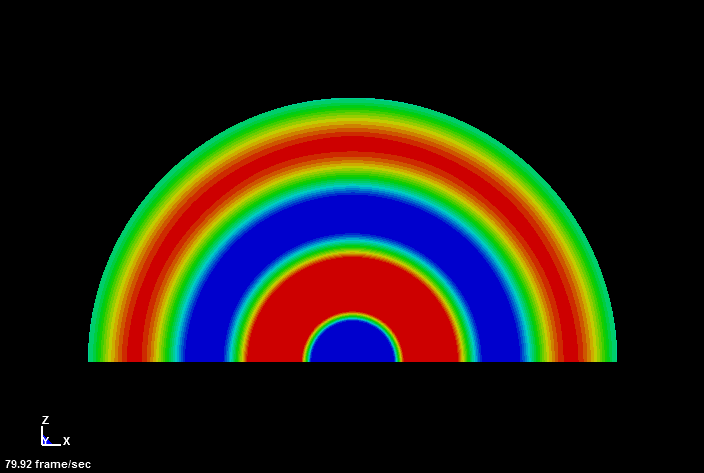

図 1 Frequency 325Hz

acoustic wave in ls-dyna / Frequency is 1082Hz

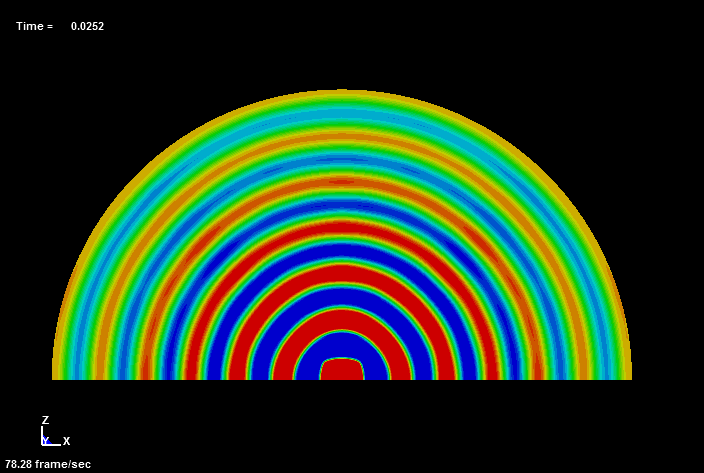

図 2 Frequency 1082Hz

acoustic wave in ls-dyna / Frequency is 2706Hz

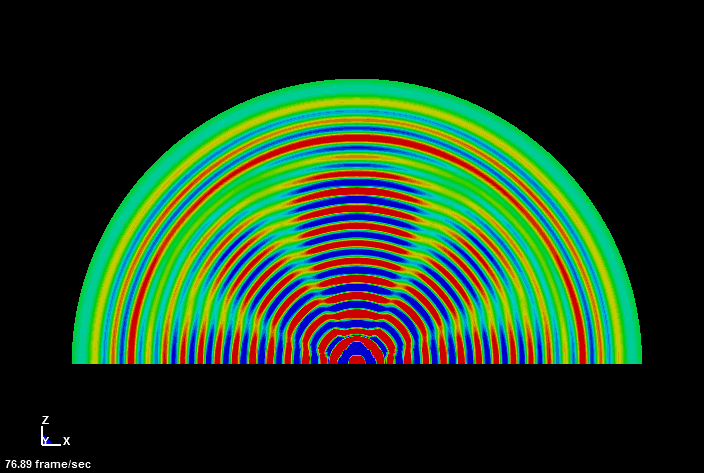

図 3 Frequency 2706Hz
