No.225 UD板の直交異方性熱伝導解析

UD板の直交異方性熱伝導解析例です。繊維方向は0°、45°、90°としています。
なお，本解析例はサンプルであることをご了承下さい。

UD thermal orthotropic LS-DYNA

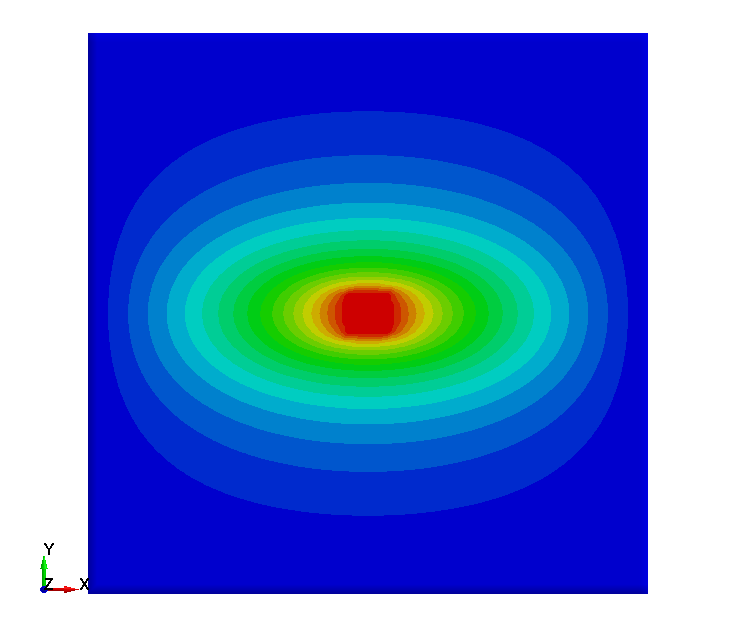

図 1　Temperature distribution / UD material axis / 0 deg

UD thermal orthotropic LS-DYNA

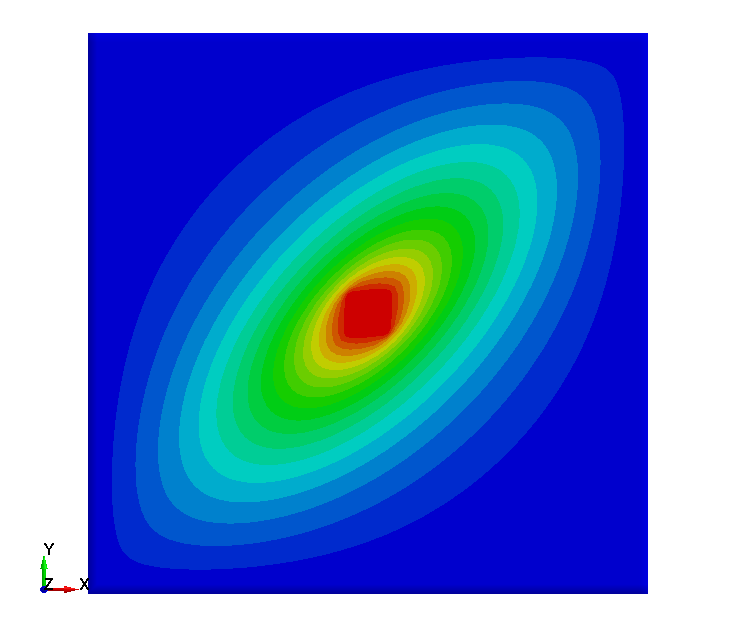

図 2　Temperature distribution / UD material axis / 45 deg

UD thermal orthotropic LS-DYNA

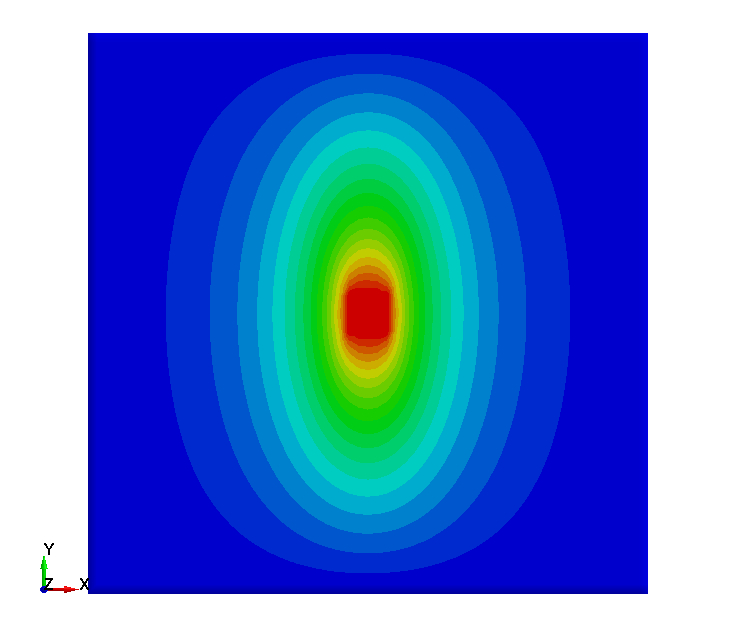

図 3　Temperature distribution / UD material axis / 90 deg
