No.224 CFRP クロスプライ積層板の固有値解析

[0deg/90deg/0deg]の3層のCFRPクロスプライ積層板の固有値解析例です。ここでは6次モードまでを掲載します。
なお，本解析例はサンプルであることをご了承下さい。

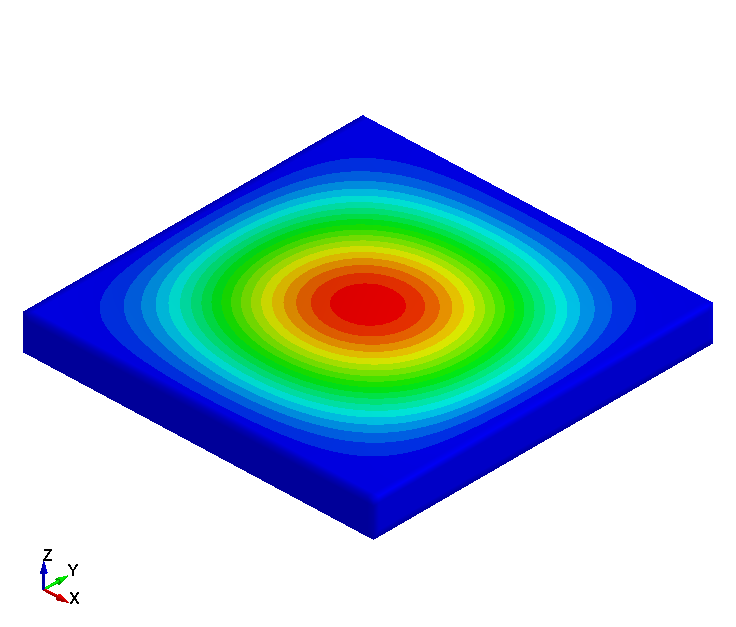

CFRP Cross Ply 1st Mode LS-DYNA
図 1　CFRP Cross Ply Laminate Plate / 1st Mode

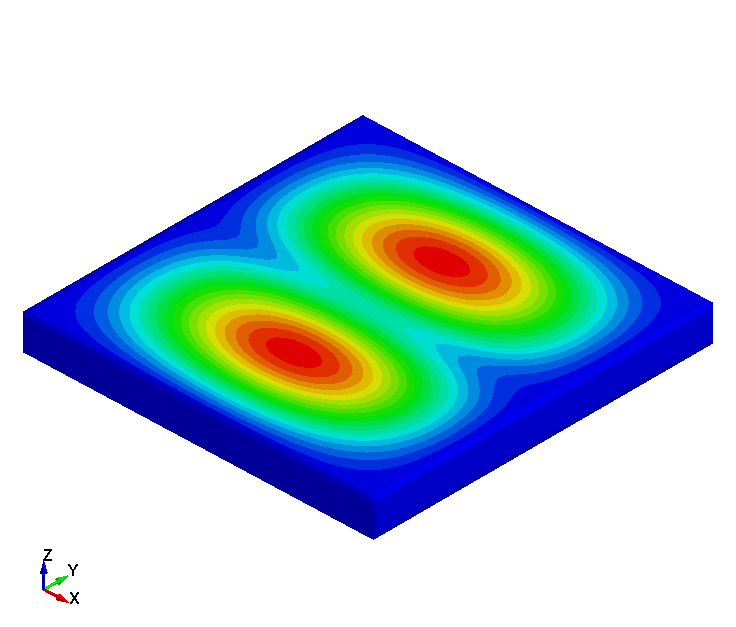

CFRP Cross Ply 2nd Mode LS-DYNA
図 2　CFRP Cross Ply Laminate Plate / 2nd Mode

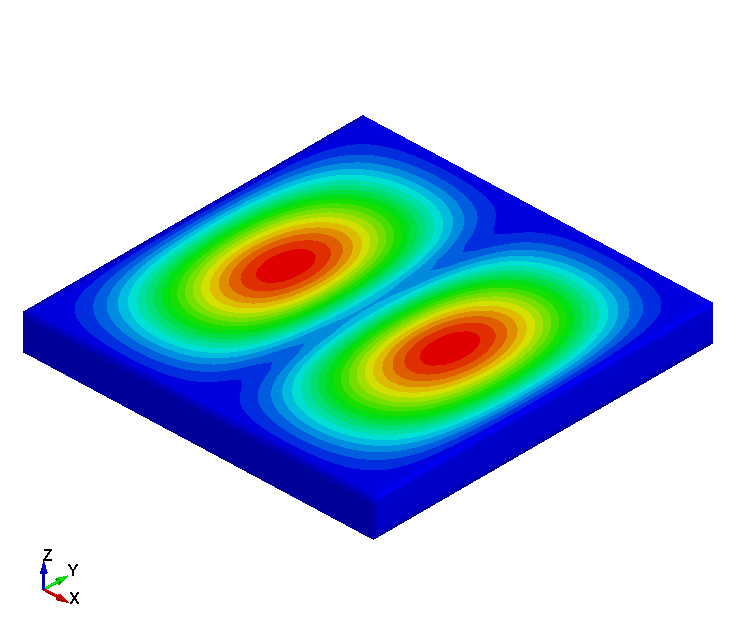

CFRP Cross Ply 3rd Mode LS-DYNA
図 3　CFRP Cross Ply Laminate Plate / 3rd Mode

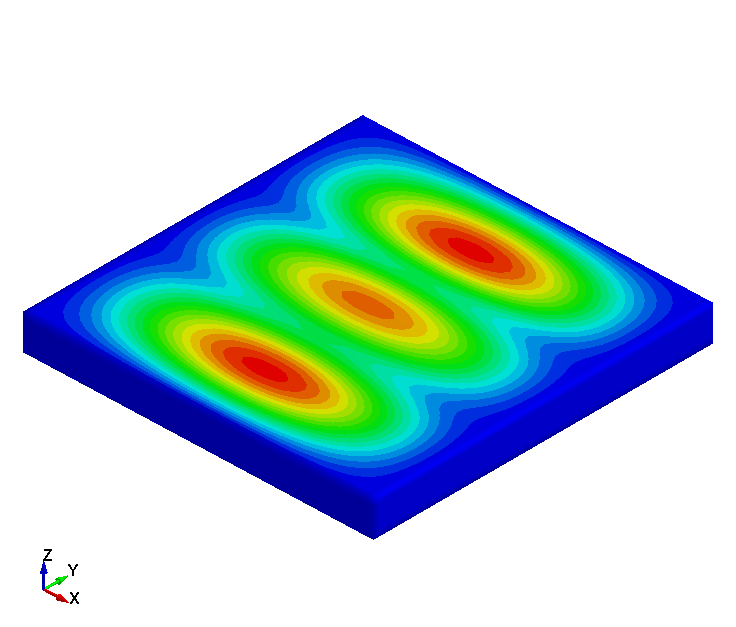

CFRP Cross Ply 4th Mode LS-DYNA
図 4　CFRP Cross Ply Laminate Plate / 4th Mode

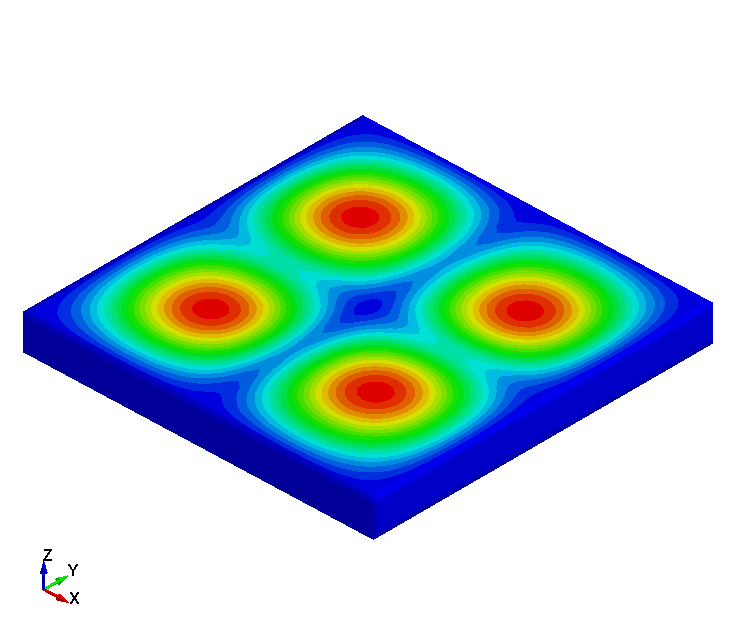

CFRP Cross Ply 5th Mode LS-DYNA
図 5　CFRP Cross Ply Laminate Plate / 5th Mode

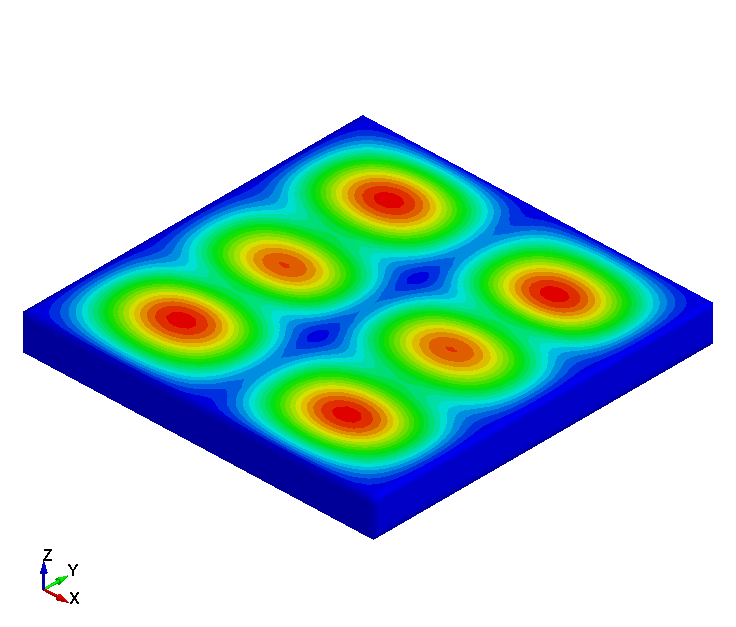

CFRP Cross Ply 6th Mode LS-DYNA
図 6　CFRP Cross Ply Laminate Plate / 6th Mode
