No.495 Visualaization of the circle grid pattern in Numisheet2005 BM2 forming simulation

Numisheet2005 BM2(ベンチマークテスト2)のフォーミング解析で、LS-PrePostを用いてブランクシートにスクライブドサークルグリッドを可視化した事例です。H-adaptive remeshにも対応していることがわかります。

Keywords: Circle grid method, sheet metal forming, Numisheet2005BM2

Tool: LS-PrePost ver.4.8, LS-DYNA MPP Single Precision Win64 Beta 147811

なお，本事例はサンプルであることをご了承下さい。

June 07 2020 create a new entry

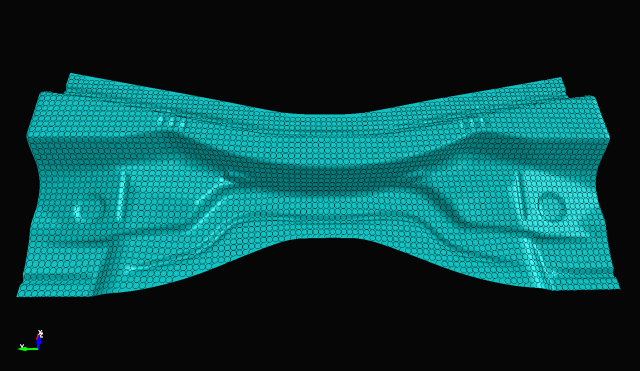

Fig.1

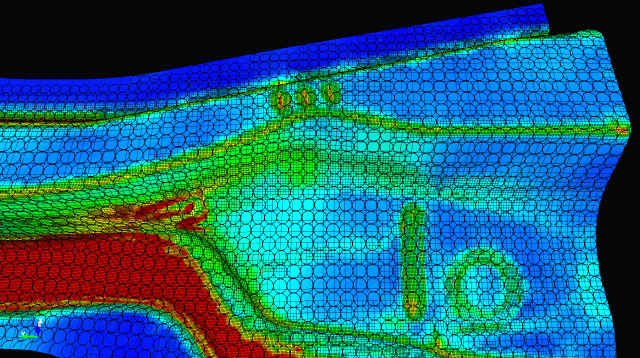

Fig.2
