LS-DYNA 解析事例集 No.461 Petroleum storage tank hit by tsunami using sph injection

No.461 SPH Injection 機能を使用した津波と燃料タンクの流体構造連成解析

R9より追加された *DEFINE_SPH_INJECTION 機能を使用した燃料タンクと津波のシミュレーション解析例です。

Keywords: DEFINE SPH INJECTION, Eroding

Tool: LS-PrePost ver.4.3, LS-DYNA MPP Single Precision Win64

なお，本事例はサンプルであることをご了承下さい。

July-08-2017

tsunami using define sph injection in ls-dyna

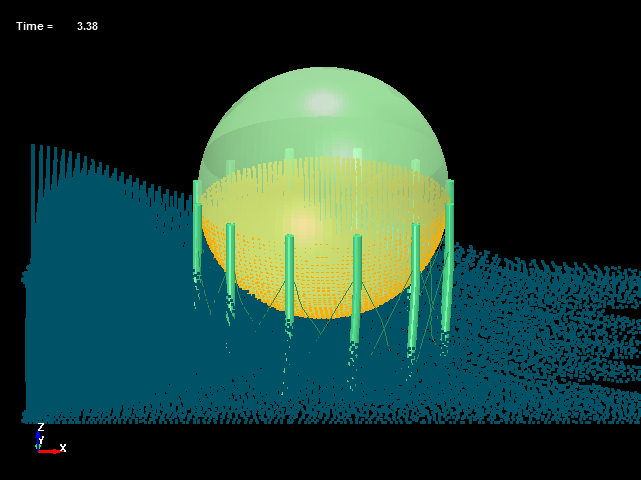

Fig.1 Petroleum storage tank hit by tsunami using sph injection

tsunami using define sph injection in ls-dyna

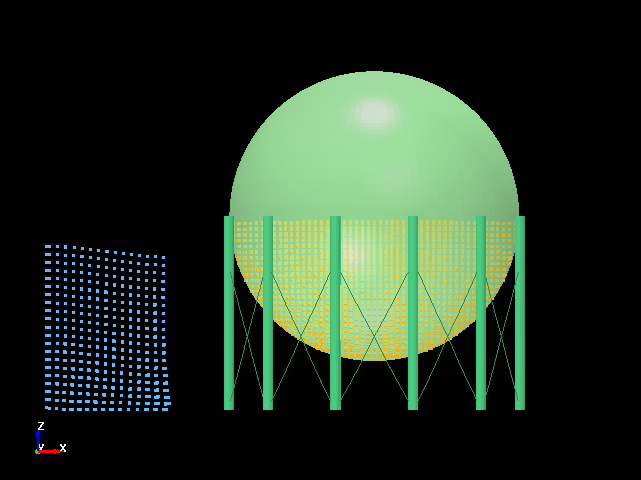

Fig.2 Fuel within a tank was considered by sph elements

tsunami using define sph injection in ls-dyna
Fig.3 Side view

tsunami using define sph injection in ls-dyna

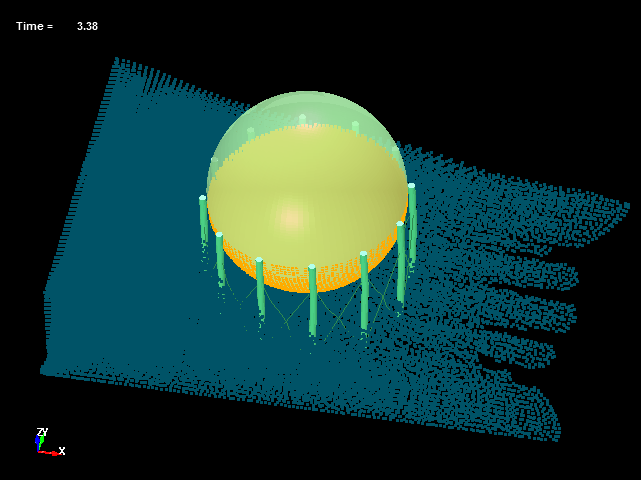

Fig.4 Fluid flow and deformation

tsunami using define sph injection in ls-dyna
Fig.5 Fluid flow and deformation
