No.459 Taylor impact analysis using S-ALE method

Taylor Bar Impact 問題を従来のALE法とS-ALE法(Structured-ALE method)により解析して結果を比較しました。
塑性ひずみ分布と変形形状について、両者の解析結果はほぼ一致しました。計算時間はS-ALE法のほうがALE法よりも44%高速という結果となりました。構造格子が適用できる問題に限定されますが、S-ALE法を使ったほうが計算時間をかなり短縮化できることが確認できました。

Keywords: Structured-ALE, Conventional ALE, Taylor bar impact, Number of elements : 910K elements, Cpu time of S-ALE method was faster than conventional ALE method 44% ( good performance!!! )

Tool: LS-PrePost ver.4.3, LS-DYNA MPP Single Precision Win64 R910

なお，本事例はサンプルであることをご了承下さい。

May-27-2017

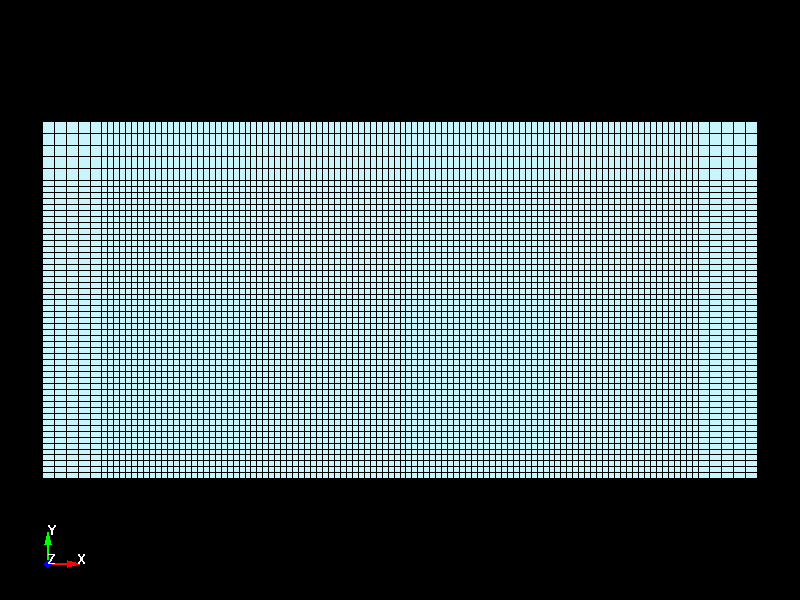

Fig.1 ALE Mesh / ALE

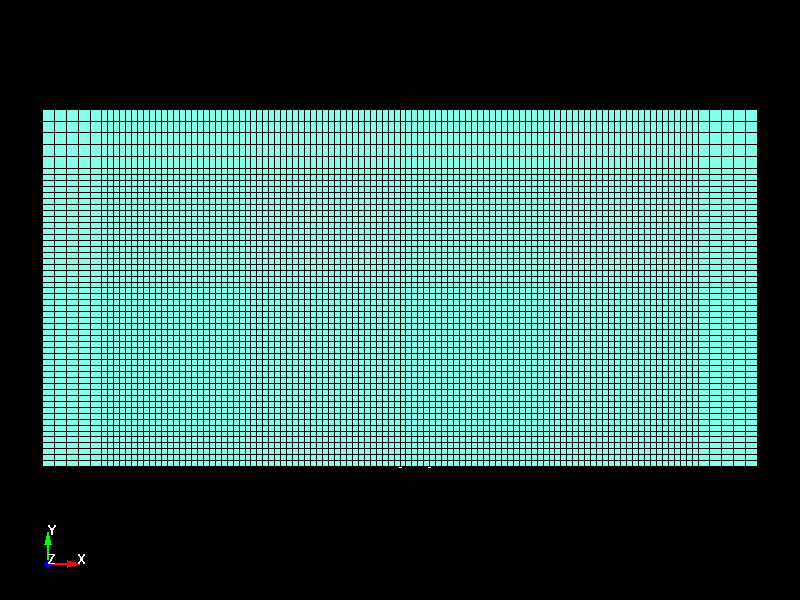

Fig.2 ALE Mesh / S-ALE / automatic structued mesh generation

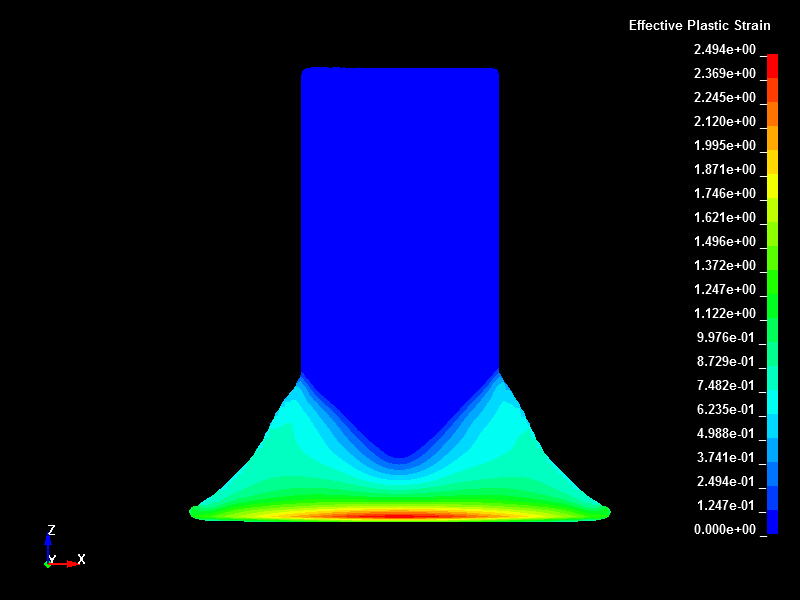

Fig.3 Effective plastic strain / ALE

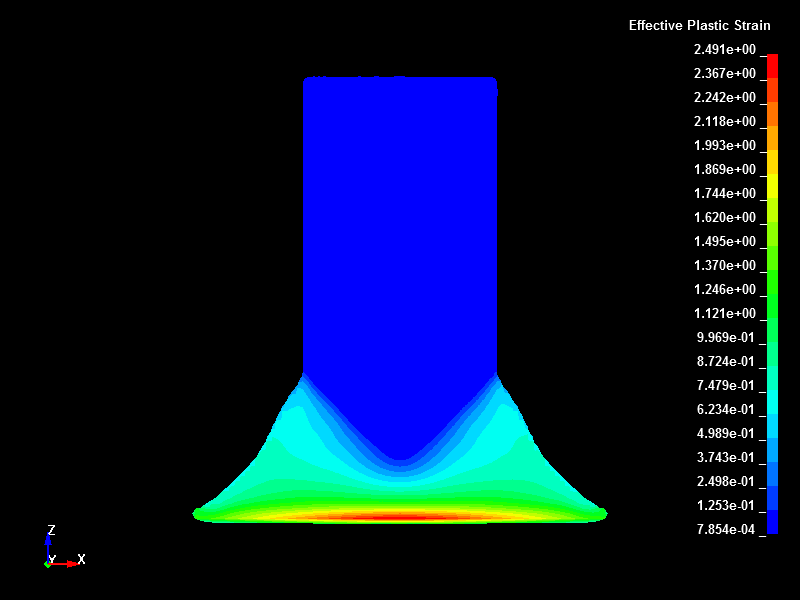

Fig.4 Effective plastic strain / S-ALE

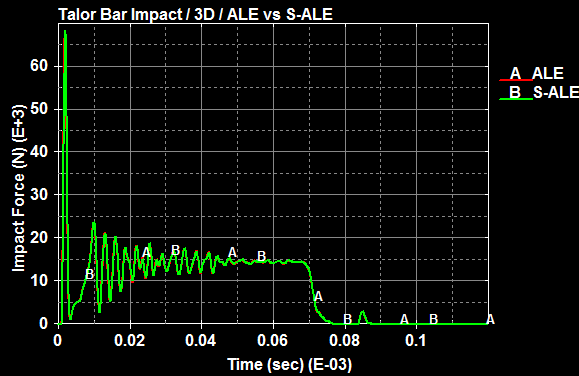

Fig.5 A comparison of Impact force time histories between ALE method and S-ALE method ( good agreement )

Fig.6 Movei / effective plastic strain / ALE

Fig.7 Movie / effective plastic strain / S-ALE
