No.413 Multi-stage Deep Drawing Process for Steel Sheet ( Stage 1 )

ネット上に公開されている資料「FEMによる多工程円筒絞り加工シミュレーション」を参考にしてLS-DYNAで多工程深絞り加工解析を行いました。ツールの寸法は掲載されている数値を用いましたが、ストローク量は少し変更して解析を行いました。資料では全部で12工程又は20工程まで解析を行いますが、今回は全11工程の解析に変更しました。ここでは 1 工程目の解析結果を示します。

Keywords: Deep Drawing, SUS304, *MAT_024, Blank Part : Solid Elements, elform=1, Tool Parts: Shell Elements, Contact_Forming_One_Way_S2S

Tool: Hyperworks v13, LS-PrePost ver.4.3, LS-DYNA SMP Single Precision R800 Win64

なお，本事例はサンプルであることをご了承下さい。

August-16-2015

Fig.1 After Drawing

Fig.2 After Drawing

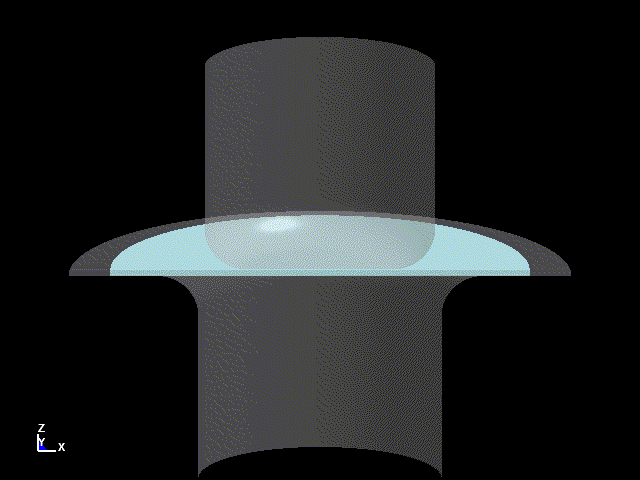

Fig.3 Deep Drawing

Fig.4 Deep Drawing

Fig.5 Deep Drawing

Fig.6 Deep Drawing
