No.410 Laminar Natural Convection Heat Transfer in Eccentric Annuli

「偏心環状流路における層流熱伝達」(機論B編 56巻531号(1990-11) 3445)を参照してICFDで熱流体解析を行いました。内筒が高温部に、外筒が低温部になっています。

Keywords: ICFD, Gravity Load, Fluid-Thermal Coupling, *MESH_BL

Tool: Hyperworks v13, LS-PrePost ver.4.3, LS-DYNA SMP Double Precision R800 Win64

なお,本事例はサンプルであることをご了承下さい。

June-05-2015

 Convection Heat Transfer

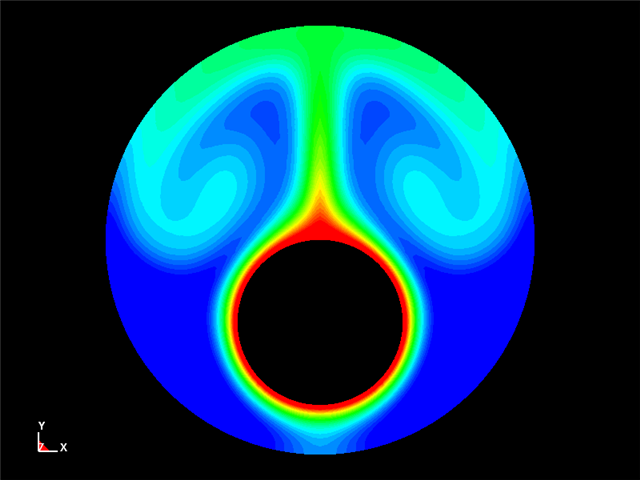

Fig.1 Temperature

 Convection Heat Transfer
Fig.2 Fluid Veloicty

 Convection Heat Transfer

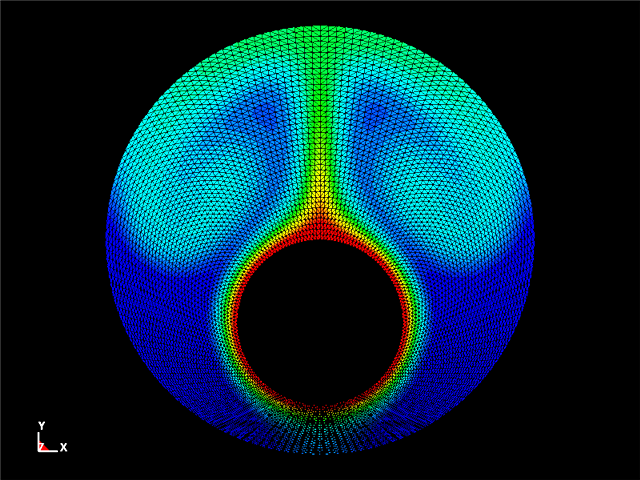

Fig.3 Temperature

 Convection Heat Transfer
Fig.4 Mesh
