No.380 CESE / 2D / Flow over a small bump

以下の参考文献に記載されている，10%バンプ及び4%バンプを有するチャンネル流れを，LS-DYNA CESE solverで解析しました。流入流速として，マッハ数を0.5(亜音速), 0.67(遷音速), 1.65(超音速)に変化させて解析し，流速分布を可視化しました。バンプの高さは，バンプの長さを1.0とすると，亜音速と遷音速の場合は0.10，超音速の場合は0.04です。亜音速流れでは流速分布はバンプに対して対称形状を示しますが，遷音速流れではバンプ上に衝撃波面が形成されました。超音速流れではバンプの両端に衝撃波面が形成される結果を得ました。これらのCESE Solverによる解析結果は、文献に記載されている結果とよく一致しました。このことから，CESE Solverは圧縮性流体解析ツールとして有効であると考えられます。

参考文献: J.H. ファーツィガー, M.ペリッチ 著, 小林敏雄，大島伸行，坪倉誠 訳 : コンピュータによる流体力学(Computational Methods For Fluid Dynamics), 丸善出版 平成24年5月30日(2012年)

Keywords:CESE, 2D flow, Flow velocities : Subsonic Ma=0.50, Transsonic Ma=0.65, Supersonic Ma=1.65

Tool: LS-PrePost ver.4.1Beta, LS-PrePost ver.4.8(2021)

なお，本事例はサンプルであることをご了承下さい。

August-22-2013 posted date

August-25-2021 added some pictures

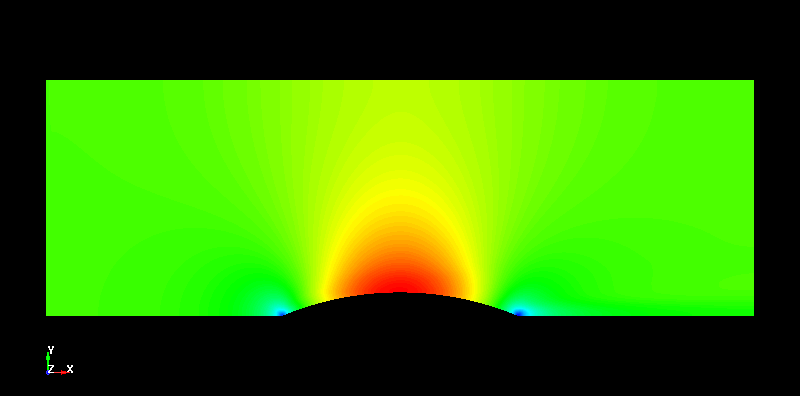

Fig.7 CESE 2D Subsonic flow / Ma=0.50 / LS-DYNA R11.2.2 MPP (August.25,2021)

Fig.8 CESE 2D Transonic flow / Ma=0.67 / LS-DYNA R11.2.2 MPP (August.25,2021)

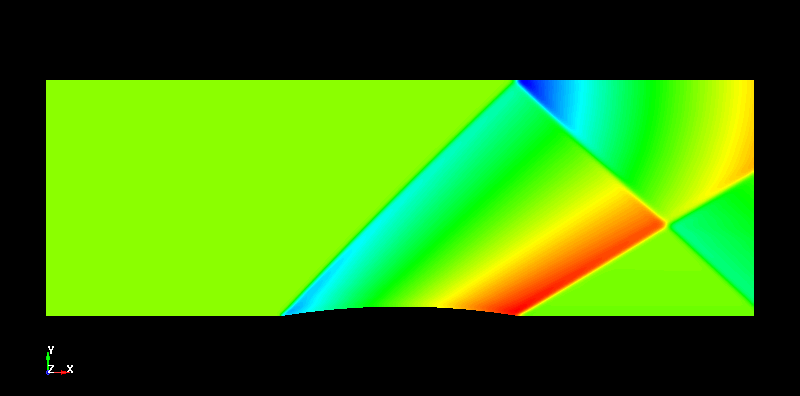

Fig.9 CESE 2D Supersonic flow / Ma=1.65 / LS-DYNA R11.2.2 MPP (August.25,2021)

Fig.10 CESE 2D Subsonic flow / Ma=0.50 / LS-DYNA R11.2.2 MPP (August.25,2021)

Fig.11 CESE 2D Transonic flow / Ma=0.67 / LS-DYNA R11.2.2 MPP (August.25,2021)

Fig.12 CESE 2D Supersonic flow / Ma=1.65 / LS-DYNA R11.2.2 MPP (August.25,2021)

Fig.1 CESE 2D Subsonic / Ma=0.50 (August.22,2013)

Fig.2 CESE 2D Transsonic / Ma=0.67 (August.22,2013)

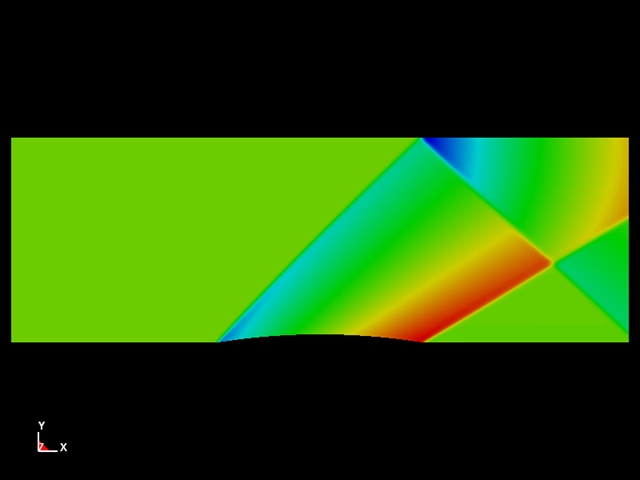

Fig.3 CESE 2D Supersonic / Ma=1.65 (August.22,2013)
