ICFD / 2D Lid Driven Cavity Flow Re 100000

1辺が長さ1.0の正方形キャビティ内の上端部に右向きの速度 1.0 の流れを与え、キャビティ内に生じる渦をICFDにより解析した例です。キャビティの辺の長さを代表長さとした場合のReynolds number を 100000 まで上げてみました。レイノルズ数が高いため、Re1000,10000とは異なり、全体的に流れが乱れを伴うよう挙動となっていることがわかります。

Keywords:ICFD, 2D Lid Driven Cavity Flow, Re 100000, Six Vortex

なお，本事例はサンプルであることをご了承下さい。

August-08-2013

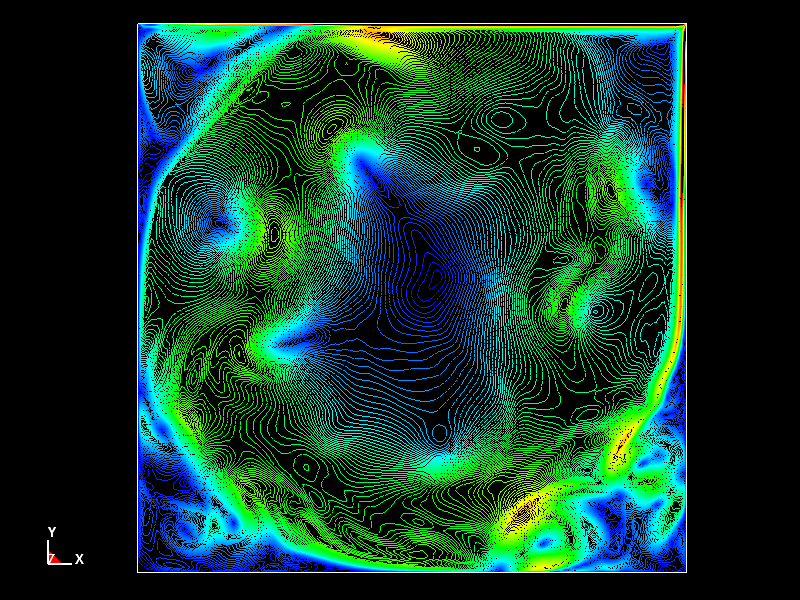

Fig.1 2D Lid Driven Cavity Flow Re 100000

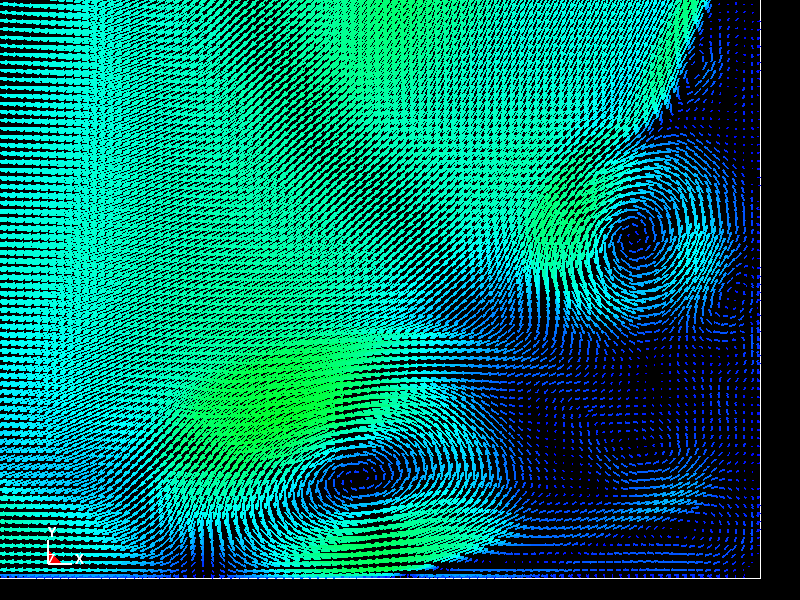

Fig.2 2D Lid Driven Cavity Flow Re 100000

Fig.3 2D Lid Driven Cavity Flow Re 100000
