線形-静的-陰解法によるギアの強度解析

ギアの歯の先端に荷重を与えてギアの強度解析を行いました。ソルバーは線形静的陰解法を使用しました。歯車はソリッド要素でモデル化し、要素数は約18万要素です。

参考文献:坂根政男編:「例題で学ぶMarc有限要素法解析入門」丸善出版第10章

Keywords:Gear Stress, Linear Static Implicit Solver

Tool : LS-PrePost ver.4.1, HyperMesh v.11

なお,本事例はサンプルであることをご了承下さい。

June-28-2013

Gear Strength Analyisi by Static Implicit

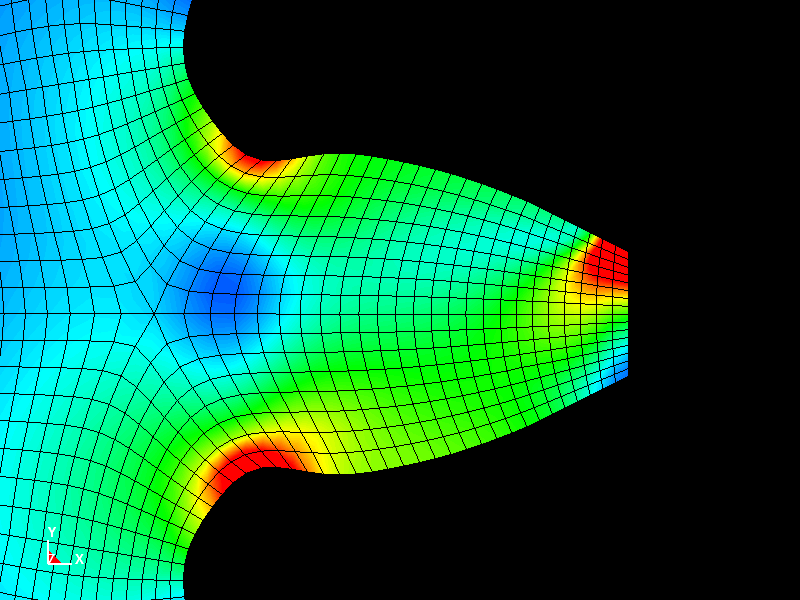

Fig.1 Stress Distribution of Gear

Gear Strength Analyisi by Static Implicit

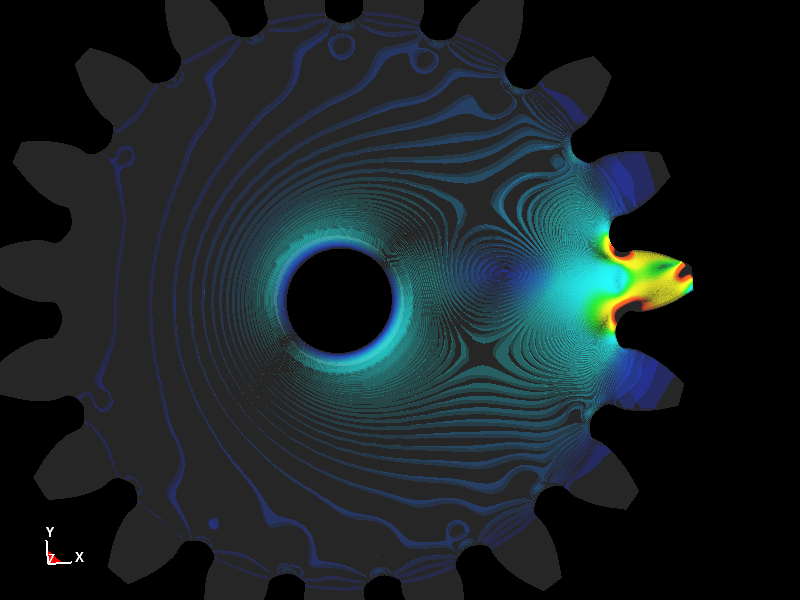

Fig.2 Stress Distribution of Gear

Gear Strength Analyisi by Static Implicit

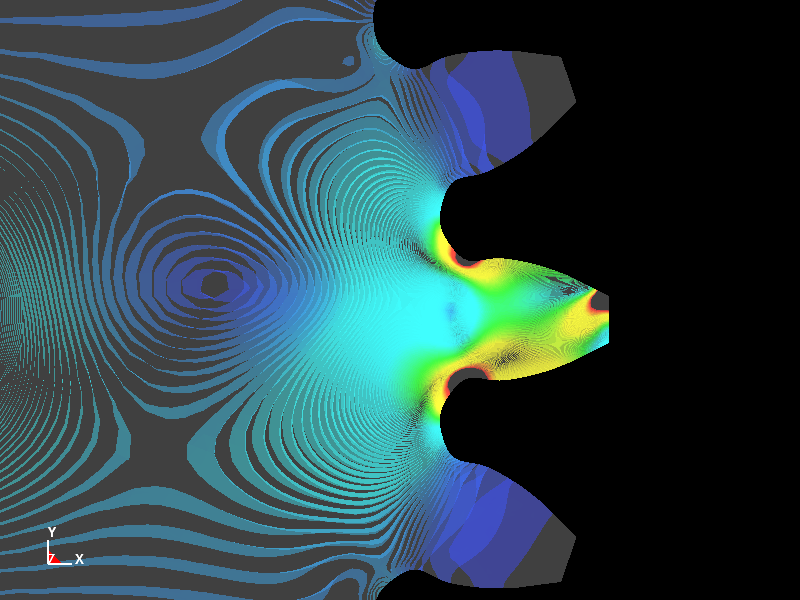

Fig.3 Stress Distribution of Gear
