S字メンバーの軸方向圧縮解析 ダブルフレーム D30W50H50

例題No.299のS字メンバーの軸圧縮モデルで曲り角度30度のモデルの解析例を示します。モデルは、曲り角30度、高さ50mm、幅50mm、板厚1.2mmです。

なお，本事例はサンプルであることをご了承下さい。

参考文献：自動車技術会技術報告シリーズ2 薄肉曲り部材の崩壊特性 Vol.1

Feb-01-2013

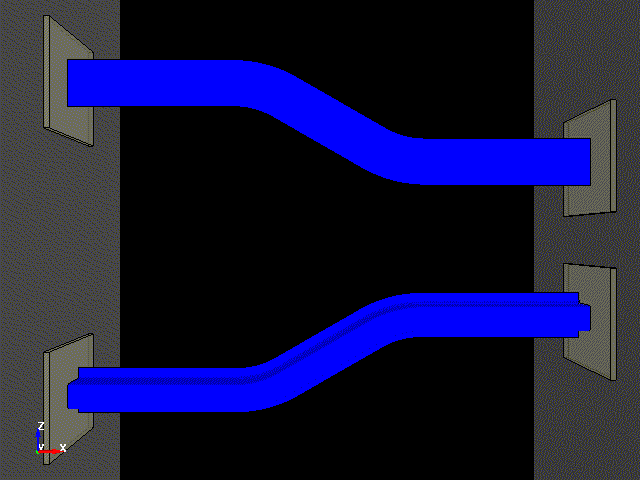

Fig.1 Axial Compression Test of Dual S-Frame Model W50/H50/Angle 30deg/thickness 1.2mm/SPCC

Fig.2 Axial Compression Test of Dual S-Frame Model W50/H50/Angle 30deg/thickness 1.2mm/SPCC

Fig.3 Effective Stress / Axial Compression Test of Dual S-Frame Model W50/H50/Angle 30deg/thickness 1.2mm/SPCC

Fig.4 Effective Plastic Strain / Axial Compression Test of Dual S-Frame Model W50/H50/Angle 30deg/thickness 1.2mm/SPCC
