No.273 弾丸の貫通解析 DAS2S

DEFINE_ADAPTIVE_SOLID_TO_SPH (DAS2S) キーワードを利用してプレートをモデル化し、SPH要素でモデル化した弾丸の貫通挙動解析を行いました。弾丸は直進方向の速度のみならず角速度による回転運動も考慮しています。弾丸の衝突速度は700-900m/sありますが、この速度レンジの衝突にはSPH要素によるモデル化が有効です。
なお,本解析例はサンプルであることをご了承下さい。

Define_Adaptive_Solid_to_SPH / ls-dyna
Fig. 1 Bullet Penetration

Define_Adaptive_Solid_to_SPH / ls-dyna
Fig. 2 Bullet Penetration

Define_Adaptive_Solid_to_SPH / ls-dyna

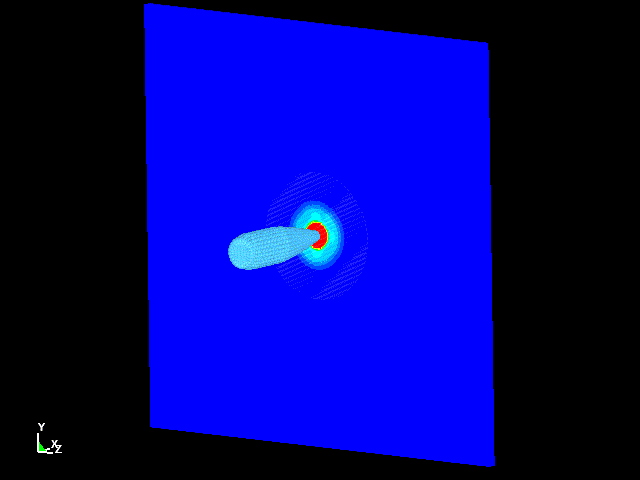

Fig. 3 Effective Stress
