No.249 球形シェルの固有値解析 スプリアスモード編

第17期非線形CAE勉強会 有限要素のV&V 要素ベンチマーク 4.球形シェルの固有値解析 株式会社メカニカルデザイン 佐藤維美氏 の資料の問題を、LS-DYNAの固有値解析機能を使用して解析しました。
最初に6個の剛体モードが出力され、次に1次モードが出てきます。
2次モード以降はスプリアスモード(非物理的なモード)が繰返し現れ、資料に記載してあるとおり解析結果が汚染されて正解が得られませんでした。
なお,本解析例はサンプルであることをご了承下さい。

eigenvalue analysis of sphere shell / ls-dyna
図 1 Rigidbody mode

eigenvalue analysis of sphere shell / ls-dyna
図 2 1st mode

eigenvalue analysis of sphere shell / ls-dyna

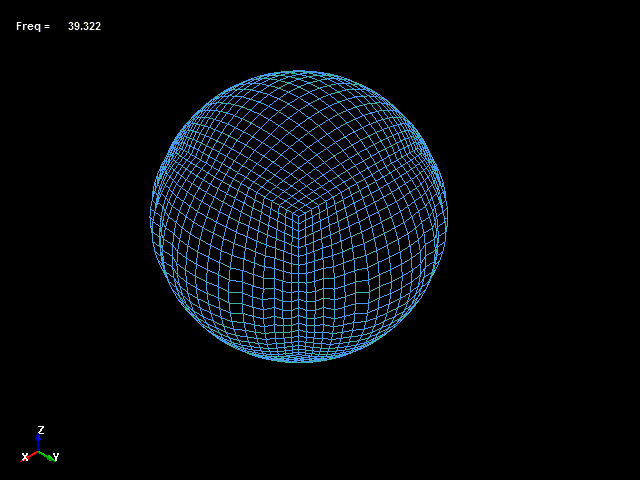

図 3 spurious mode

eigenvalue analysis of sphere shell / ls-dyna
図 4 spurious mode

eigenvalue analysis of sphere shell / ls-dyna
図 5 spurious mode

eigenvalue analysis of sphere shell / ls-dyna
図 6 spurious mode

eigenvalue analysis of sphere shell / ls-dyna
図 7 spurious mode
