LS-DYNA 解析事例集 No.208 鍛造加工におけるすべり線の可視化解析

No.208 鍛造加工におけるすべり線の可視化解析

円柱状ワーク材を軸圧縮した際に生じるすべり線(鍛流線)を可視化するために行った解析例です。
一般的にはアダプティブリメッシュを使用して解析しますが、ここではすべり線を見える化するために使用していません。
なお，本事例はサンプルであることをご了承下さい。

May 5 2011 create a new entry
November 19 2020 added a youtube movie

ls-dyna deformation
図 1　Metal Flow / すべり線(鍛流線)

ls-dyna plastic strain
図 2　Effective Plastic Strain / 塑性ひずみ分布

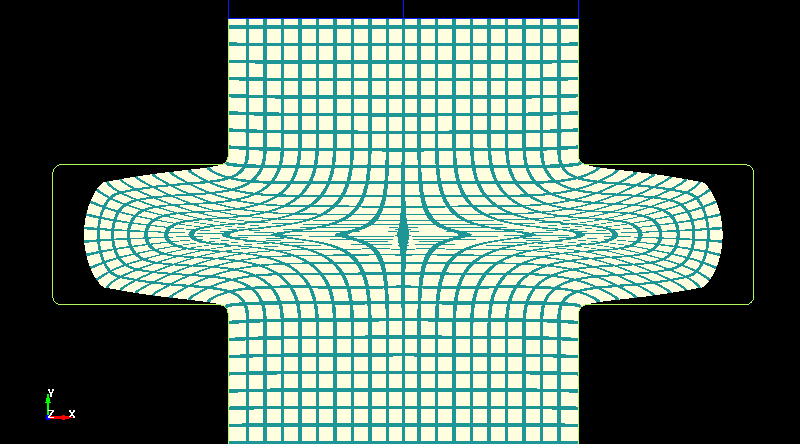

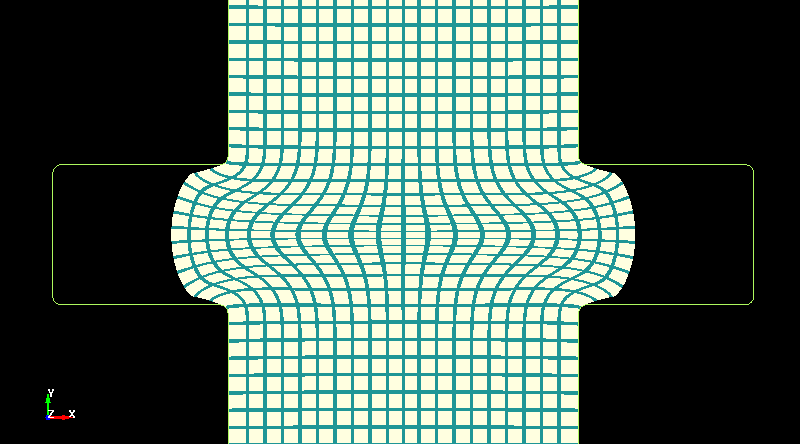

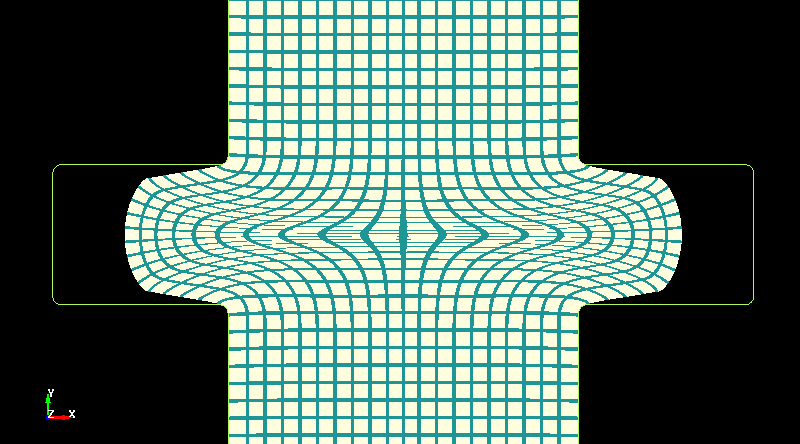

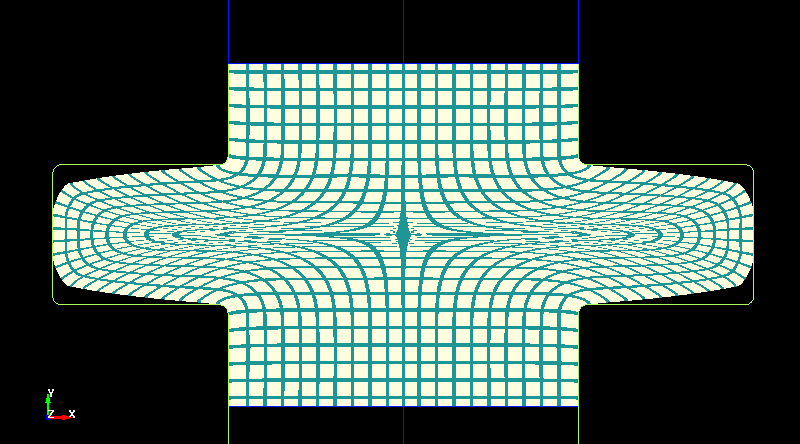

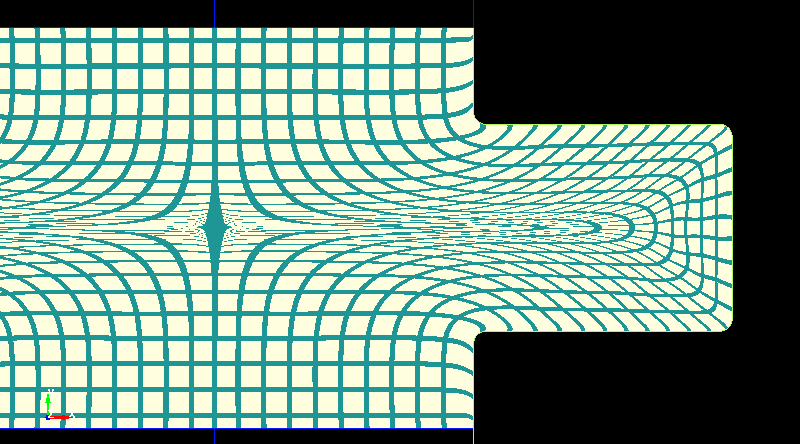

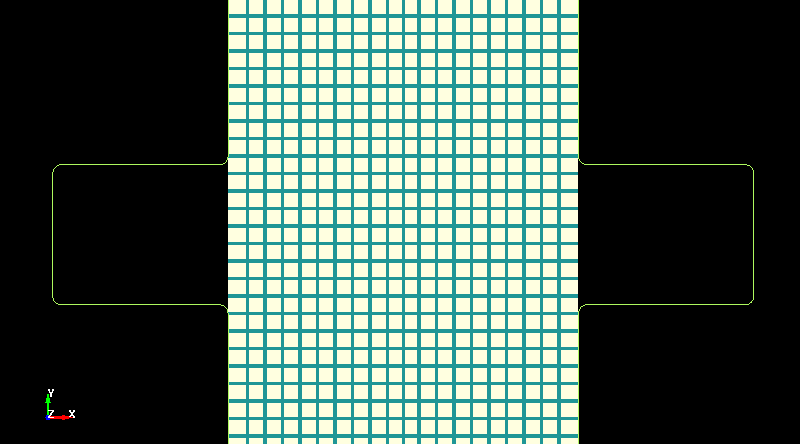

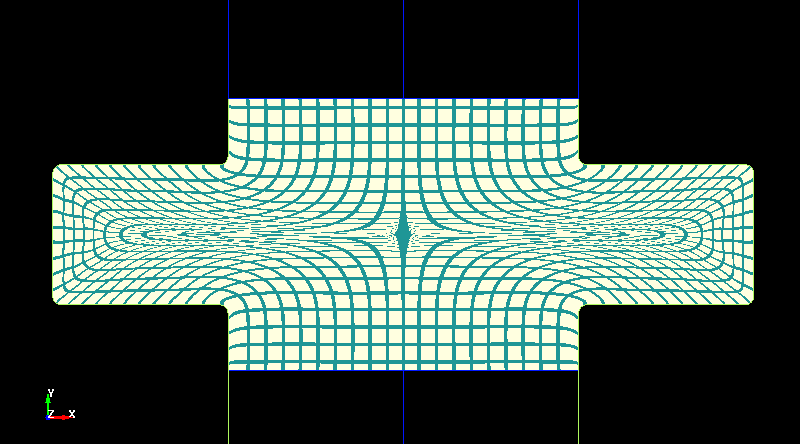

lateral extrusion, 側方押出加工
図 3　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 4　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 5　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 6　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 7　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 8　Lateral Extrusion / 側方押出加工

lateral extrusion, 側方押出加工
図 9　Lateral Extrusion / 側方押出加工
