No.189 弾丸の貫通衝撃解析 ver.2.0

No.188の解析モデルにver.971 R5.0から導入された *define_adaptive_solid_to_sph の機能を適用して解析した例です。
ラグランジェ要素が破壊すると要素内にロックされていたSPHがアクティブになり運動を開始します。
SPH要素は、使用できる材料モデルに制約があるためNo.188とは一部異なる材料モデルに置換して解析しています。
ラグランジェ要素破壊後のSPHの挙動は未だ？の部分もありますが、現状この機能はEroding機能を使いこんでいる人向けだと思います。
本解析モデルはls-dyna ver.971 R5.1を使用して解析しました。
なお，本事例はサンプルであることをご了承下さい。

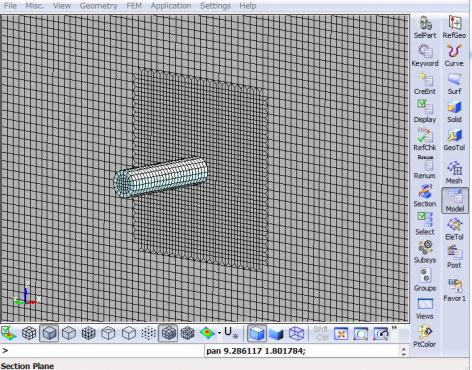

図 1　LS-PrePost 3.1 Window

図 2　貫通挙動

図 3 貫通挙動

図 4 貫通挙動
