No.062 Numisheet 2005 B

Numisheet2005に公開されているモデル（自動車のクロスメンバーの成形)を使用したプレス加工解析例です。
このサイトでは，成形加工解析のベンチマークデータとして，IGESデータおよびNASTRANメッシュデータ，材料情報などが公開されています。
このモデルは，成形解析，トリミング，スプリングバックの三部構成になっています。
なお，本解析事例はサンプルであることをご理解下さい。

図 1　成形プロセス：陽解法

図 2　アダプティブメッシュ

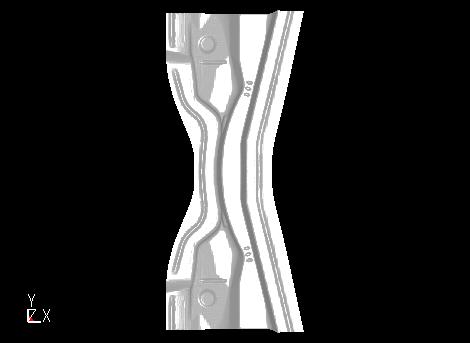

図 3　トリミング前

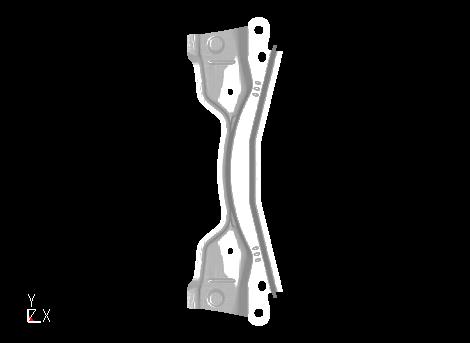

図 4　トリミング後

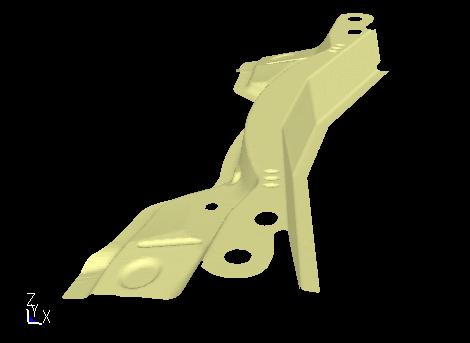

図 5　スプリングバック前

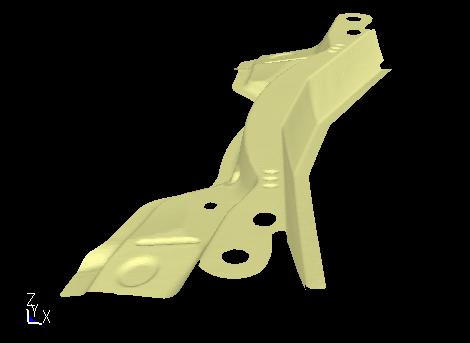

図 6　スプリングバック後
