No.058 LS-DYNAによる角筒の絞り加工/スプリングバック解析

No.057のスプリングバック解析例です。
スプリングバックにより応力が低下しています。
その他は割れとしわの発生の例です。解析に不備があってそのような結果が得られるのか，実際にそうなるのかに注意します
なお，本解析事例はサンプルであることをご理解下さい。

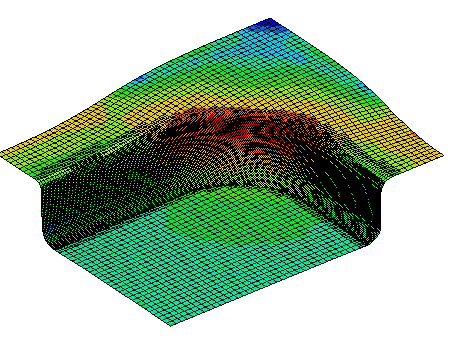

図 1　スプリングバック（応力)

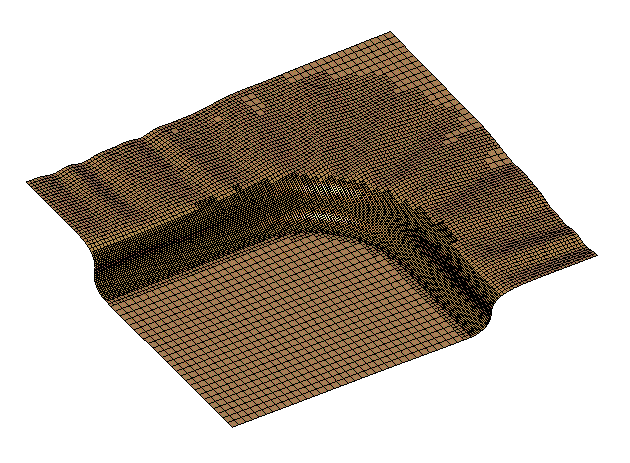

図 2　しわの発生

図 3　塑性ひずみ分布／ひずみが卓越した部分は割れが生じる危険性を示しています

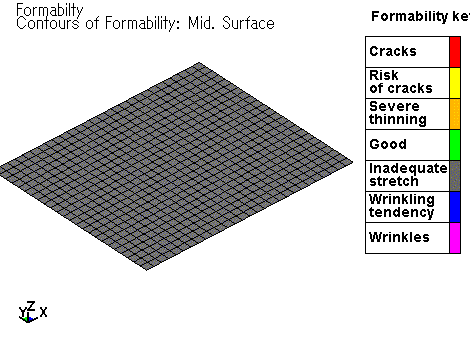

図 4　成形性評価 / FLDをベースに成形性を評価しています。
