No.056 LS-DYNAによる車輪とレールの接触応力解析

列車がレールの繋ぎ目を通過するときに発生するレールや車輪の接触部の応力解析例です。
ここでは一般的な在来線をイメージしてあります。
レール幅：1067.0 [mm]（狭軌）、軸重 10.0 [ton]、時速 120.0 [km/h]
なお，本解析事例はサンプルであることをご理解下さい。

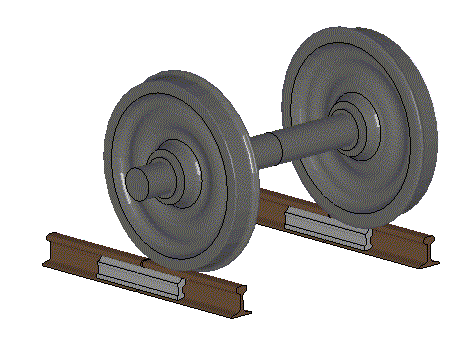

図 1　解析モデル


図 2　ホイールの応力


図 3　レールの応力


図 4　トレッド面の応力
