No.053 LS-DYNAによる翼形周りの2次元流れ解析

ver.960 より実装が進んでいる非圧縮 CFD 解析機能を利用して，翼形周りの流れを解析してみました。
翼形は，NACA2411を模擬しました。
流体は空気とし、流速は1.0[m/sec]としました。
解析は，迎角を0[°]、8[°]、16[°]と変化させて行いました。
16°付近はほとんどの翼形において失速角となっている角度です。
なお，本解析事例はサンプルであることをご理解下さい。

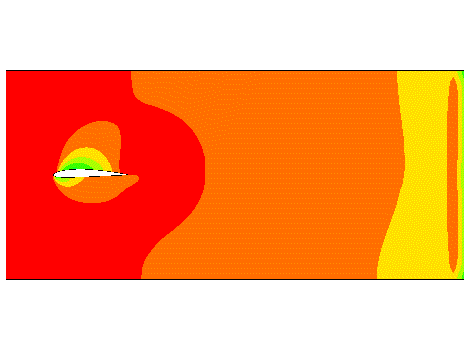

図 1　仰角 0 度　圧力分布


図 2　仰角 0 度　速度分布


図 3　仰角 8 度　圧力分布


図 4　仰角 8 度　速度分布


図 5　仰角 16 度　圧力分布


図 6　仰角 16 度　速度分布
