No.027 LS-DYNAによるウェザーストリップの解析

ウェザーストリップを解析した例です。
ウェザーストリップの面圧を求めています。
下部は鉄板を固定してモデル化してありますので，この例では応力は出ません。
ウェザーストリップにはゴム材料モデルを使用してあります。
なお，本解析事例はサンプルであることをご理解下さい。


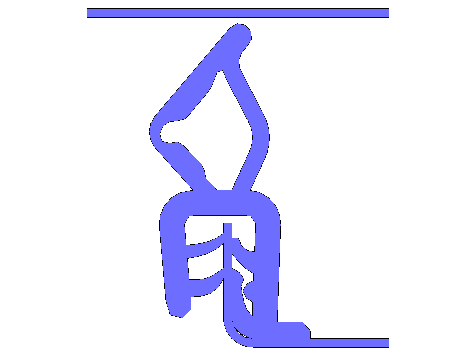

図 1　ウェザーストリップ解析（相当応力分布）


図 2　ウェザーストリップの解析（面圧分布）
