シェル要素と計算速度 2011

更新日: 12/Jun/2011

シェル要素の計算速度チェックを行いました。
テスト問題は、下図に示す薄肉円筒のねじり座屈問題です。 調査は、3つのLS-DYNAバージョンで行い、 シェル要素のフォーミュレーションタイプと計算速度比をグラフにしています。 横軸にフォーミュレーションを，縦軸にBT要素（ELFORM=2）を基準とした速度比を示しています。 グラフ上の数値は、R5.1.1の結果のみ表示しています。

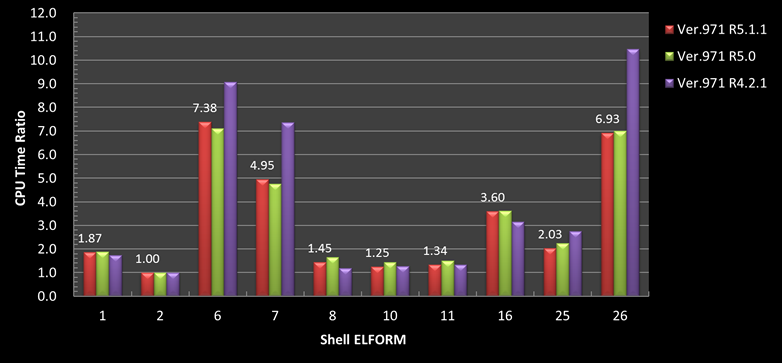

図1　Formulation Type vs 計算速度比

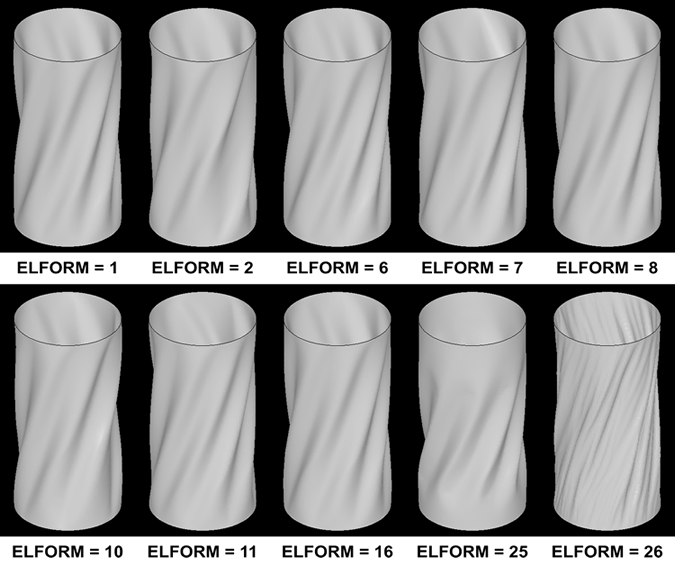

図2　薄肉円筒のねじり座屈変形図

  • ELFORM=1:Hughes-Liu
  • ELFORM=2:Belytschko-Tsay
  • ELFORM=6:S/R Hughes-Liu
  • ELFORM=7:S/R Co-Rotational Hughes-Liu
  • ELFORM=8:Belytschko-Leviathan
  • ELFORM=10:Belytschko-Wong-Chiang
  • ELFORM=11:Fast Co-Rotational Hughes-Liu
  • ELFORM=16:Fully Integrated Shell
  • ELFORM=25:Belytschko-Tsay shell with thickness stretch
  • ELFORM=26:Fully integrated shell with thickness stretch
