No.454 油と水の入った容器に落下する氷の解析(SPH-ALE 連成解析)

油と水の入った容器に氷が落下したときの氷の挙動を解析しました。油と水はALE要素を使用してモデル化しました。氷はSPH要素を使用してモデル化しました。
比重の大きさは、OIL < ICE < WATER となっています。したがって、氷は油に対しては沈みますが、水に対しては浮きます。
LS-DYNAのSPH-ALE連成解析によって、この物理挙動を表現することができることが確認できました。

Keywords: SPH - ALE coupling analysis, ICE:SPH elements, Oil and water : ALE elements, Density Ro(oil) < Ro(ice) < Ro(water)

Tool: Hyper Mesh v.14, LS-PrePost ver.4.3, LS-DYNA SMP Single Precision Win64 R910

なお,本事例はサンプルであることをご了承下さい。

May-21-2017

 Ice falling into containers with water and oil
Fig.1 Ice falling into containers with water and oil

 Ice falling into containers with water and oil

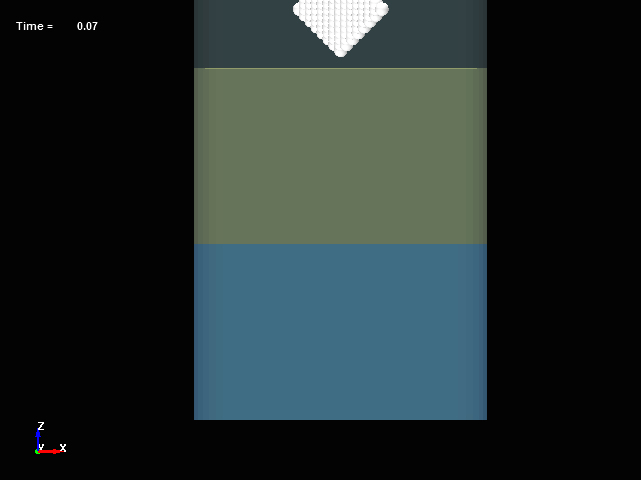

Fig.2 start to falling

 Ice falling into containers with water and oil

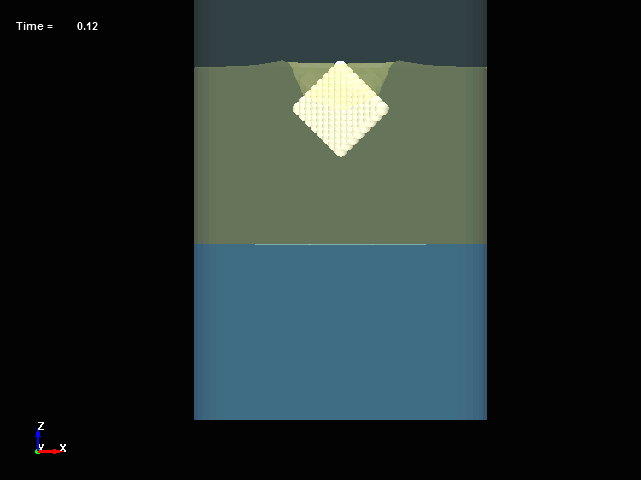

Fig.3

 Ice falling into containers with water and oil

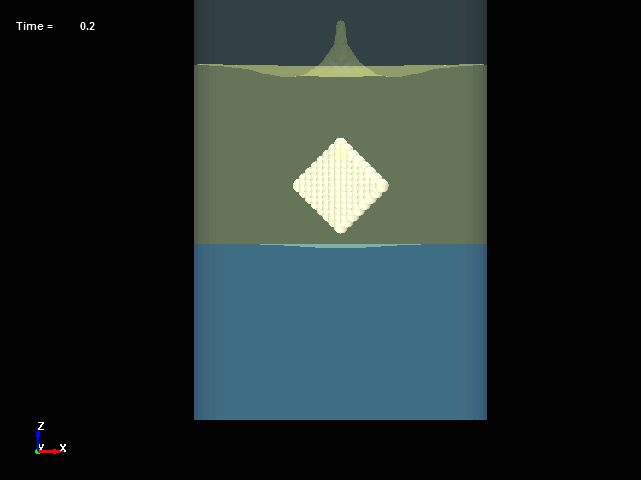

Fig.4

 Ice falling into containers with water and oil

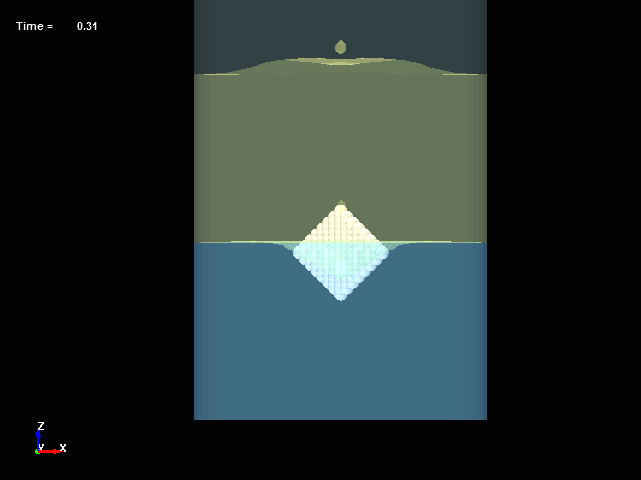

Fig.5

 Ice falling into containers with water and oil

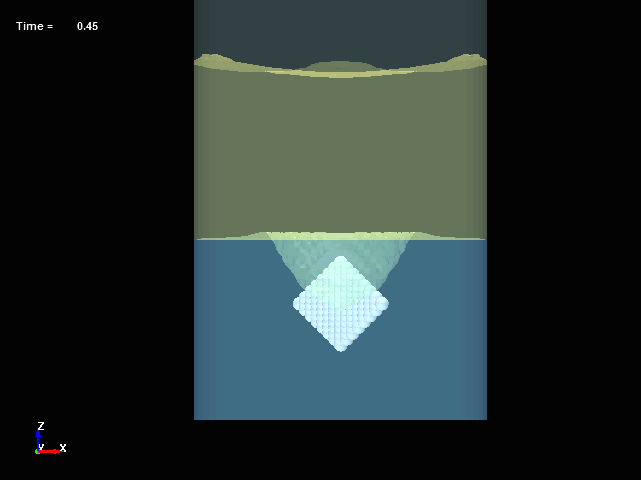

Fig.6

 Ice falling into containers with water and oil

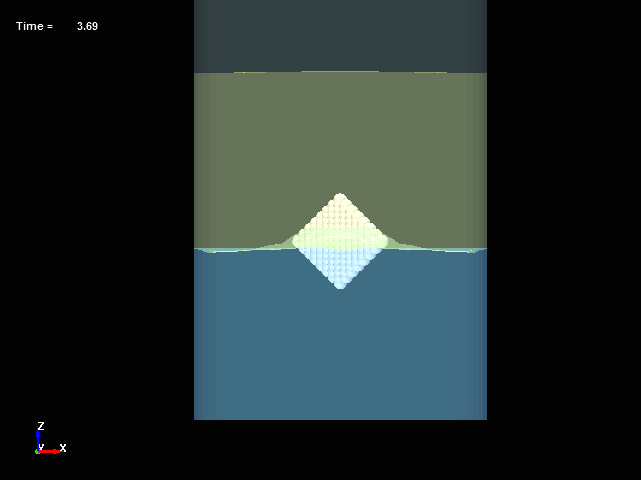

Fig.7
