No.425 Behavior analysis of bubble inside water drop in consideration of free surface (d=0.0mm)

Cavitation in Microgravity (Full Movie)を参考にしてバブル挙動解析を行いました。
液滴の初期直径は20mmを仮定し、液滴の中心から発生バブルの中心までの距離 d が0.0mmのケースをシミュレーションしました。
液滴は自由表面を考慮しており、バブルの脈動とともに表面形状が変化するシミュレーションとなっています。
この条件では、バブルは脈動しますが参照動画のようにマイクロジェット(Microjet)やスプラッシュ(Splash)は発生しませんでした。

Keywords: Free Surface, Bubble, ALE Multi-Materials, Diameter of Drops is 20mm(Initial Raduis: 10mm), (d=0.0mm : The distance d between drop center and bubble center), Mesh size : 0.25mm, Number of Elements:2,016,000Elements

Tool: Hyperworks v13, LS-PrePost ver.4.3(Classical GUI), LS-DYNA SMP Single Precision R800 Win64

なお，本事例はサンプルであることをご了承下さい。

December-23-2015

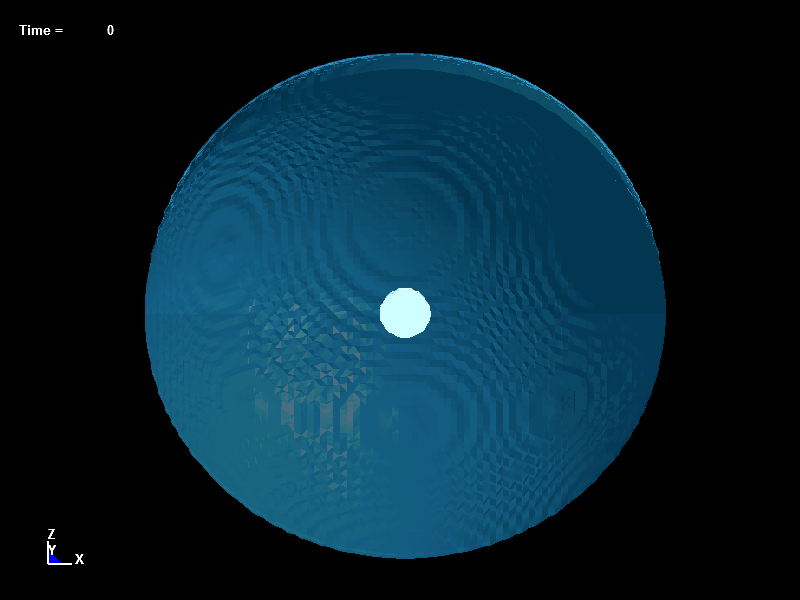

Fig.1 t=0.00000 sec

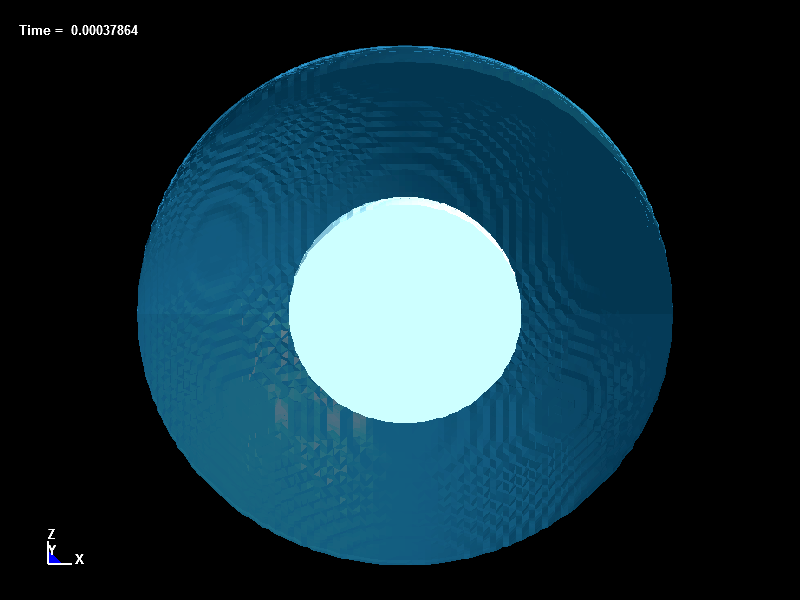

Fig.2 t=0.00038 sec

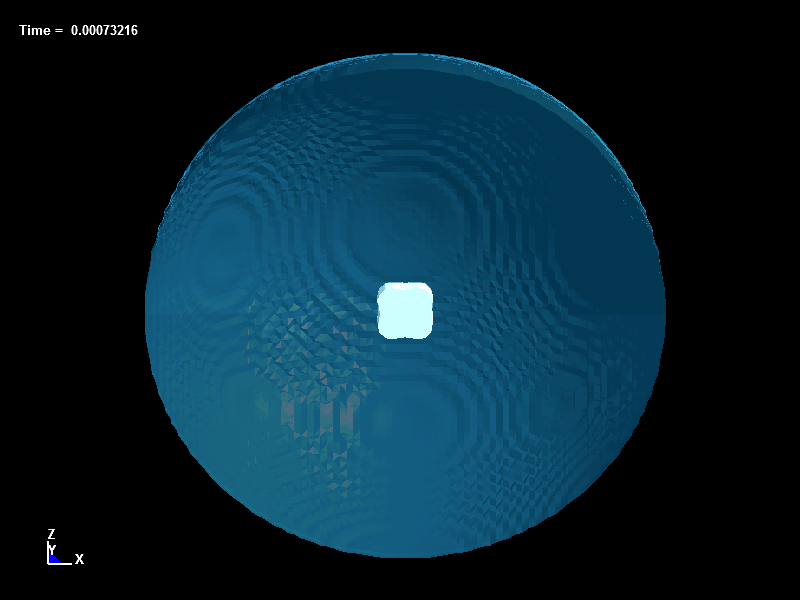

Fig.3 t=0.00073 sec

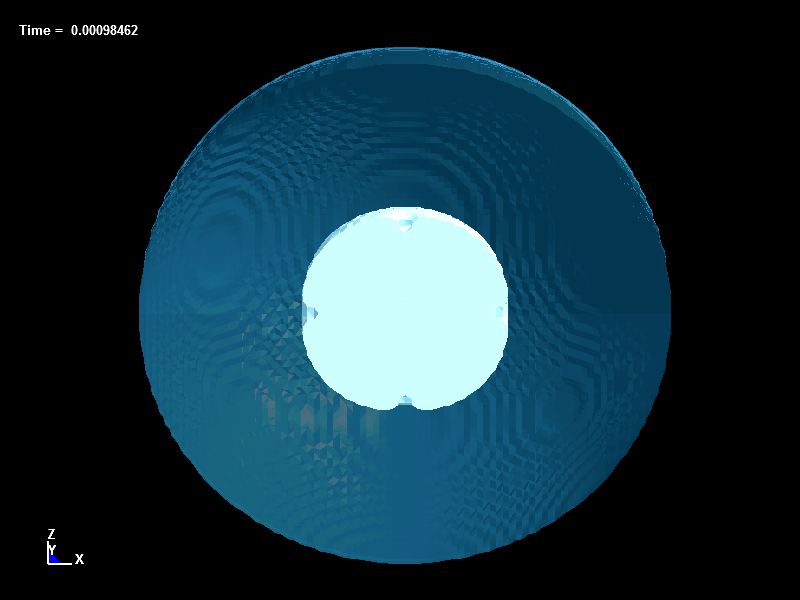

Fig.4 t=0.00099 sec

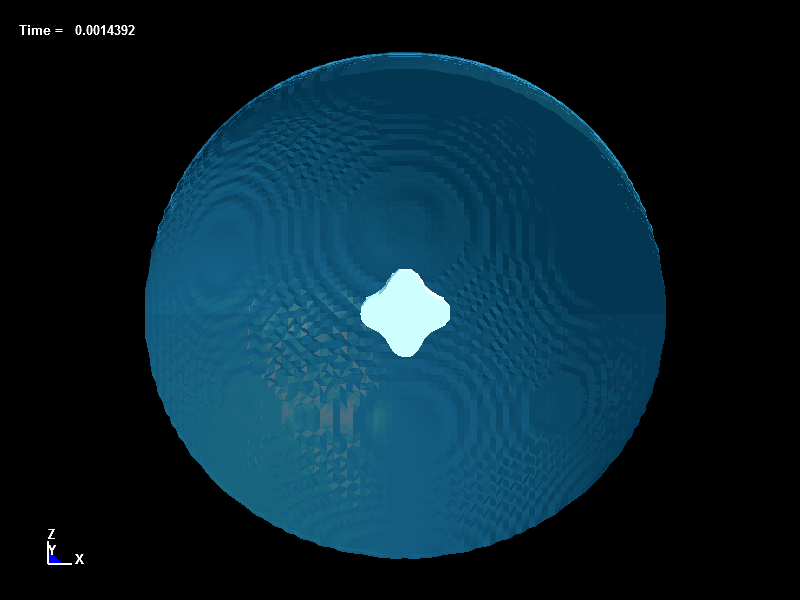

Fig.5 t=0.00144 sec

Fig.6 t=0.00172 sec

Fig.7 t=0.00217 sec

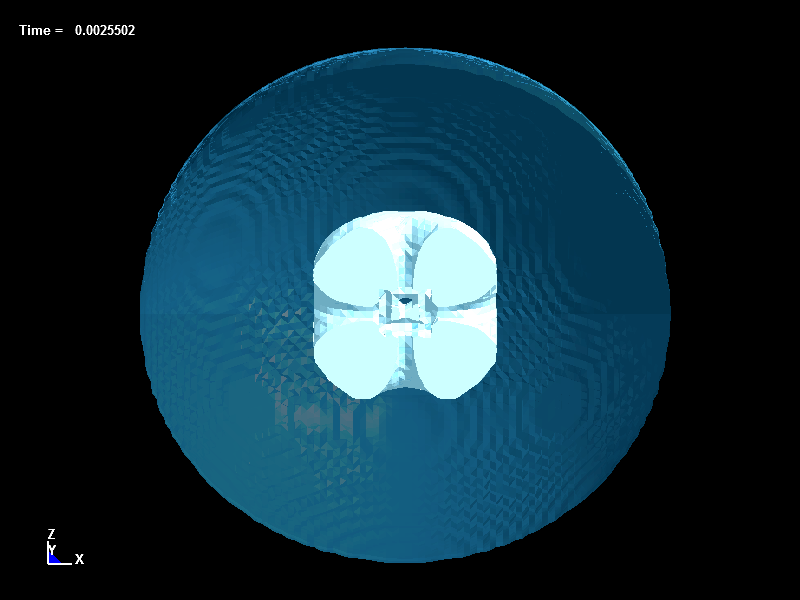

Fig.8 t=0.00255 sec

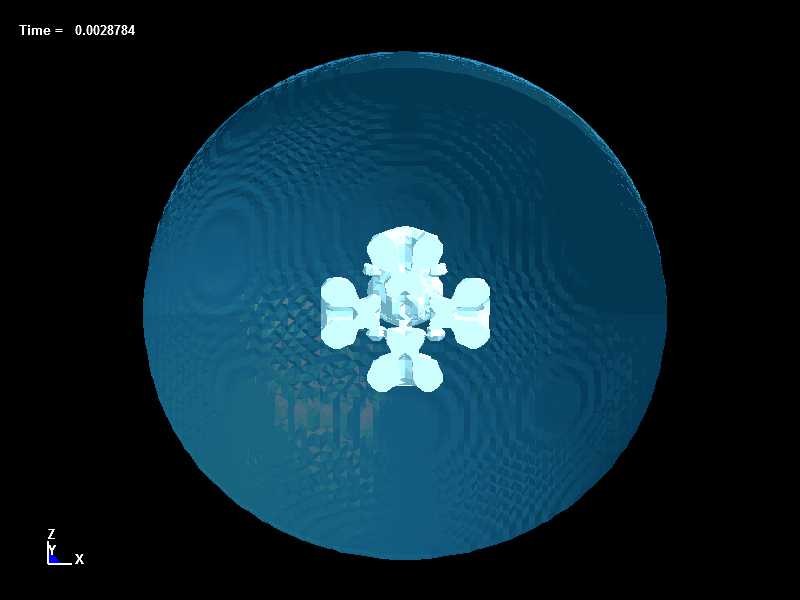

Fig.9 t=0.00288 sec

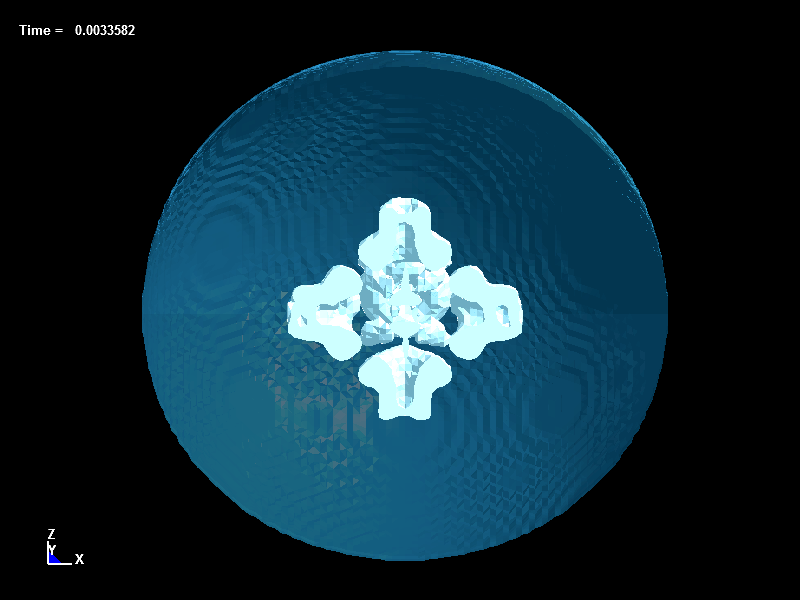

Fig.10 t=0.00336 sec

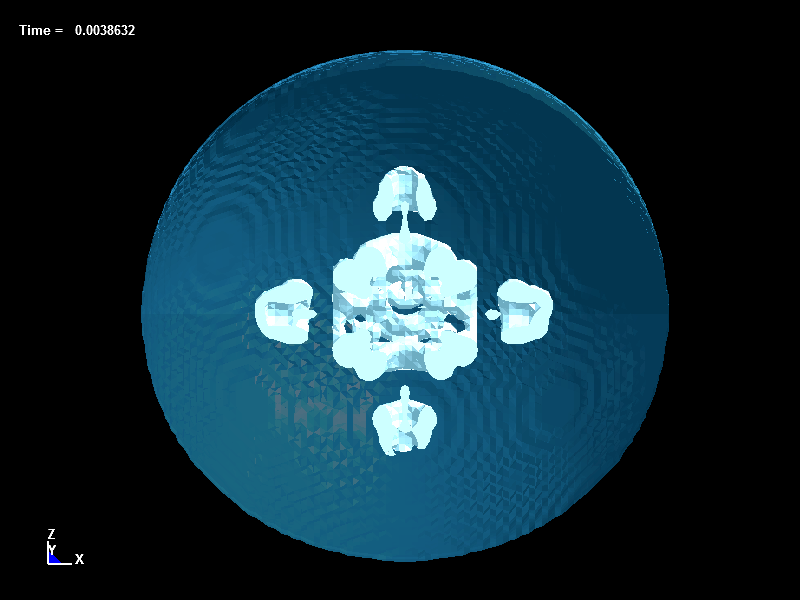

Fig.11 t=0.00386 sec

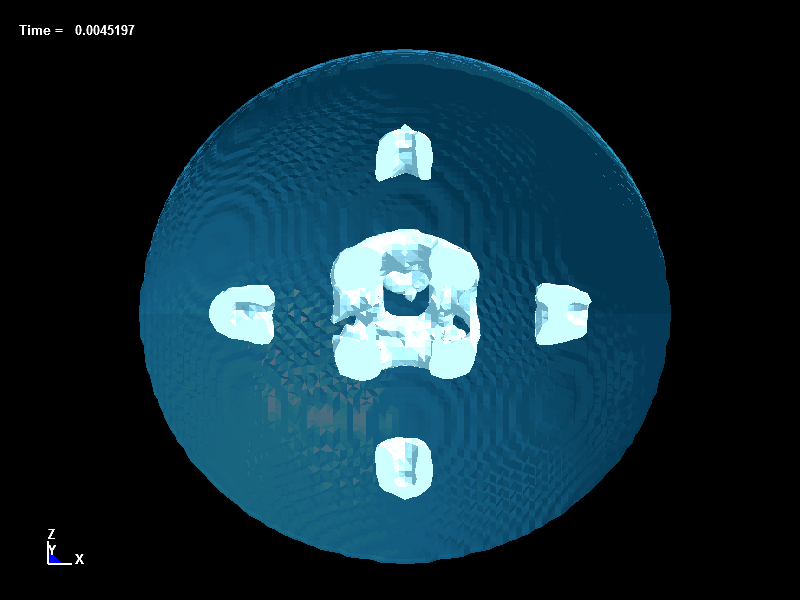

Fig.12 t=0.00452 sec

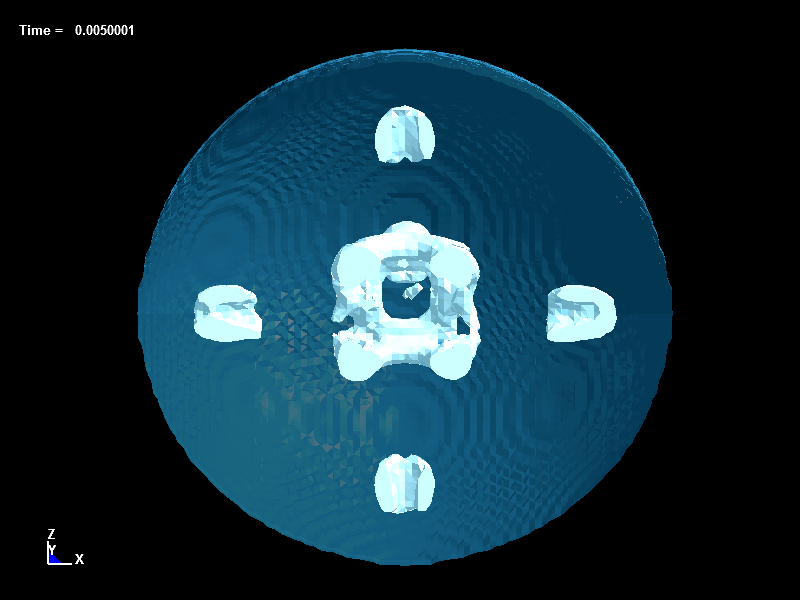

Fig.13 t=0.00500 sec
