S字メンバーの動的圧縮試験解析 曲がり角度45度, 幅50mm

例題386に関連してS字メンバーの曲がり角度45度の動的圧潰試験解析を行いました。

参考文献:自動車技術会技術報告シリーズ2 薄肉曲り部材の崩壊特性 (Vol.1 試験方法と結果)

Keywords:S-Frame, Crash Speed 30km/h, Dynamic Compressive Test, MAT_024 with Cowper and Symonds Strain Rate Model, LSTC.214 BARRIER Model

Tool: LS-PrePost ver.4.1Beta

なお,本事例はサンプルであることをご了承下さい。

September-17-2013

 S-Frame Impact

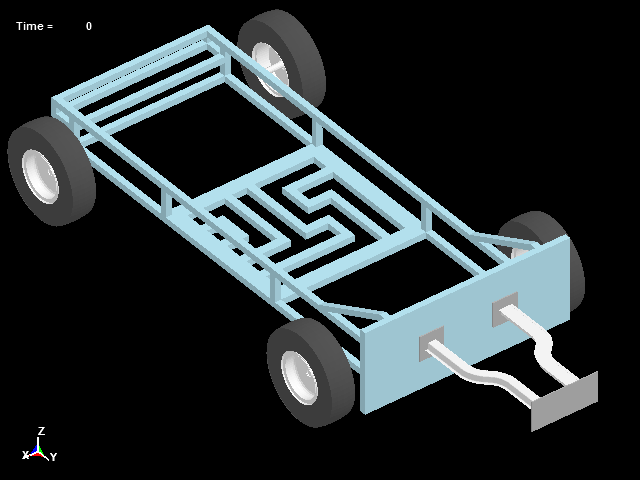

Fig.1 model

 S-Frame Impact

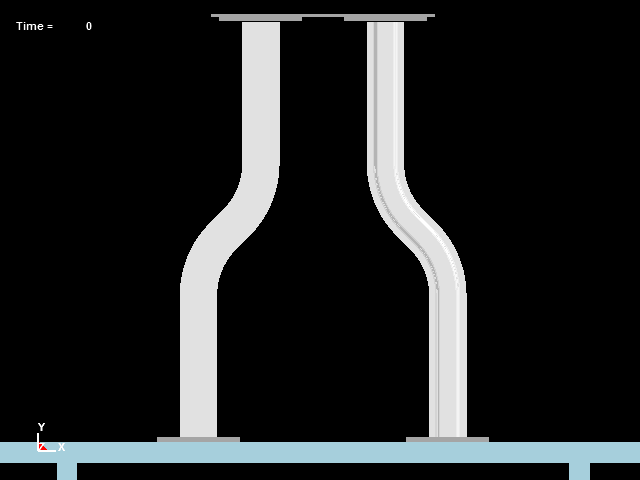

Fig.2 Initial State

 S-Frame Impact

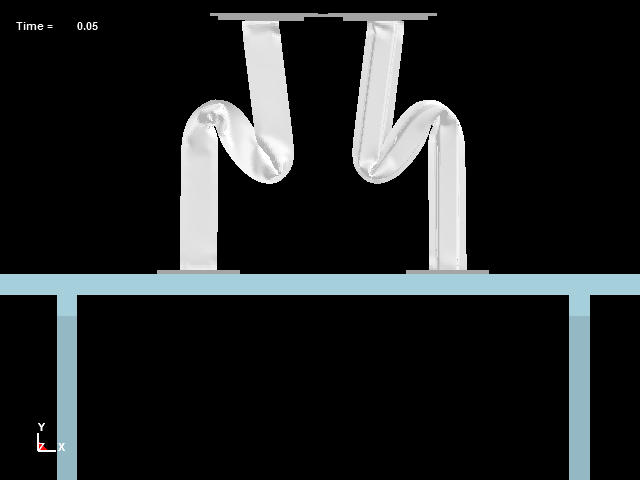

Fig.3 Deformation at 50 msec

 S-Frame Impact

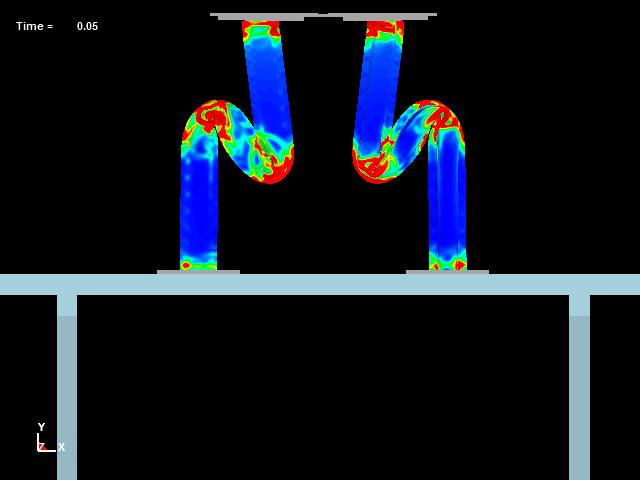

Fig.4 Plastic Strain

 S-Frame Impact
Fig.5 Movie
