ICFD / 2D Flow Past a Rotating circular cylinder Re 16.5

左から一様流速1.1mm/sの一様流が流れている場に、時計回りに回る回転円柱が置かれている場合について、円柱の後方に生じる流れを解析した例です。流れのレイノルズ数は、円柱の直径を代表長さにとると16.5です。一様流の方向と、回転円柱の周速度が対向する領域で複雑な流れになる様子を捉えています。

Keywords:ICFD, Diameter of a Cylinder 15mm, Flow Velocity is 1.1mm/s, Density 1000 kg/m3, Viscosity 0.001 Pa s, Re 16.5

なお,本事例はサンプルであることをご了承下さい。

July-12-2013

 2d flow around a rotating cylinder

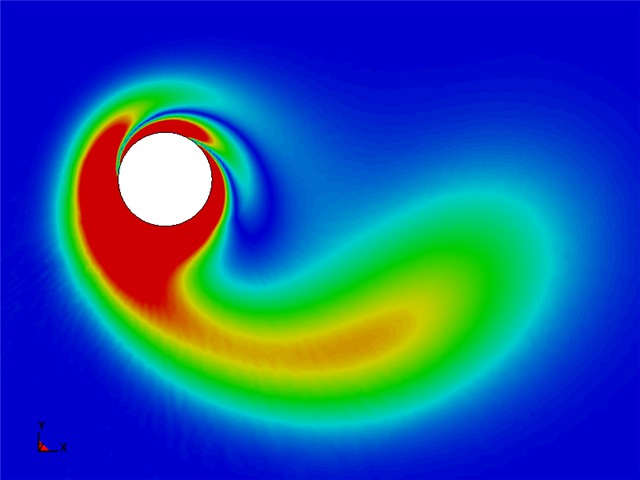

Fig.1 ICFD / Vorticity

 2d flow around a rotating cylinder

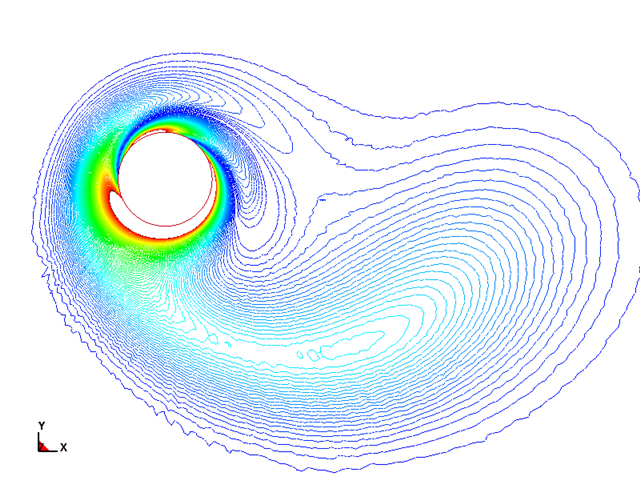

Fig.2 ICFD / Vorticity
