ICFD / 2D Lid Driven Cavity Flow Re 1000

1辺が長さ1.0の正方形キャビティ内の上端部に右向きの速度 1.0 の流れを与え、キャビティ内に生じる渦をICFDにより解析した例です。キャビティの辺の長さを代表長さとした場合のReynolds number は 1000 です。

Keywords:ICFD, 2D Lid Driven Cavity Flow, Re 1000

なお，本事例はサンプルであることをご了承下さい。

July-12-2013

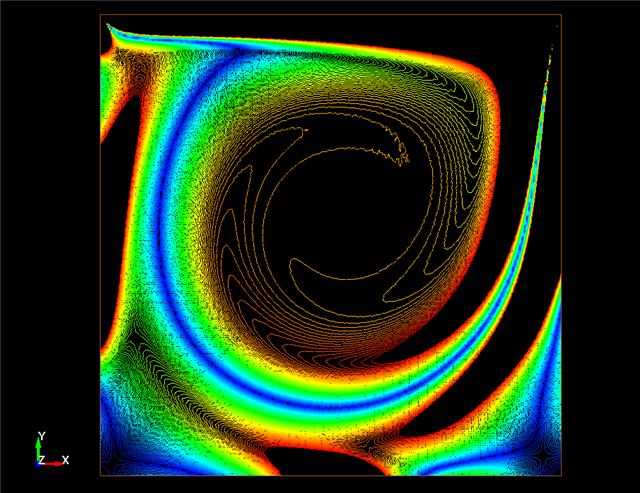

Fig.1 ICFD / Vorticity

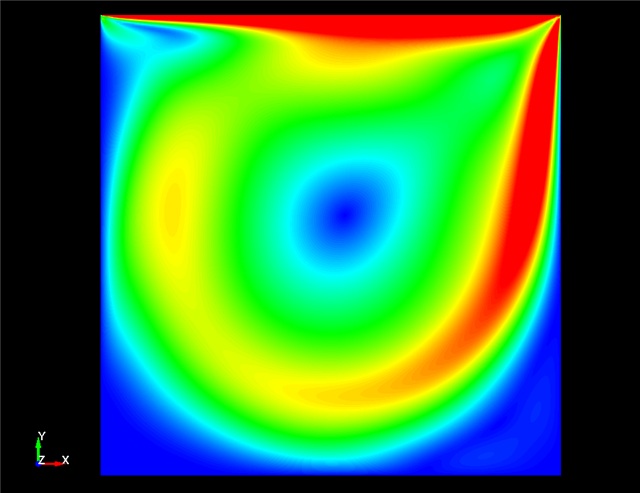

Fig.2 ICFD / Velocity

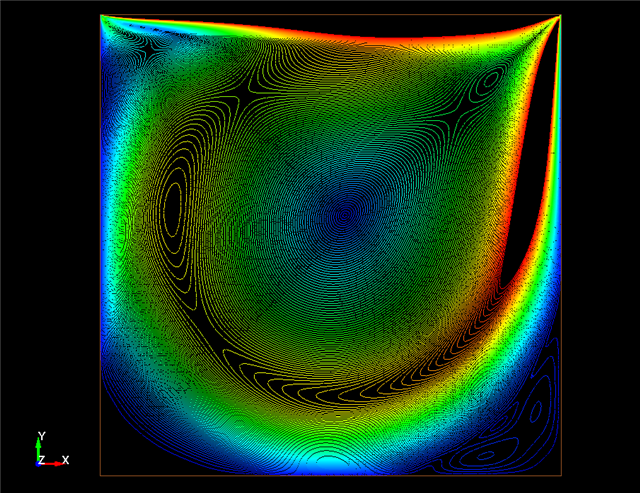

Fig.3 ICFD / Velocity
