CESE Shock Diamonds Analysis

ls-dyna R.7.0.0のCESE Solverを用いて、超音速ノズルから発生するShock Diamond 及び Mach Diskの生成過程を軸対称モデルにより解析しました。
ノズルの内側と開口部から発生する2つの衝撃波が互いに交差して形成されていく様子が確認できます。
参考文献:FLOW STRUCTURE of SUPERSONIC JETS from CONICAL C-D NOZZLES, David Munday et al.

なお,本事例はサンプルであることをご了承下さい。

Feb-19-2013 create a new entry
July 27, 2021 updated

CESE Shock Diamond Analysis,FEM,FEA

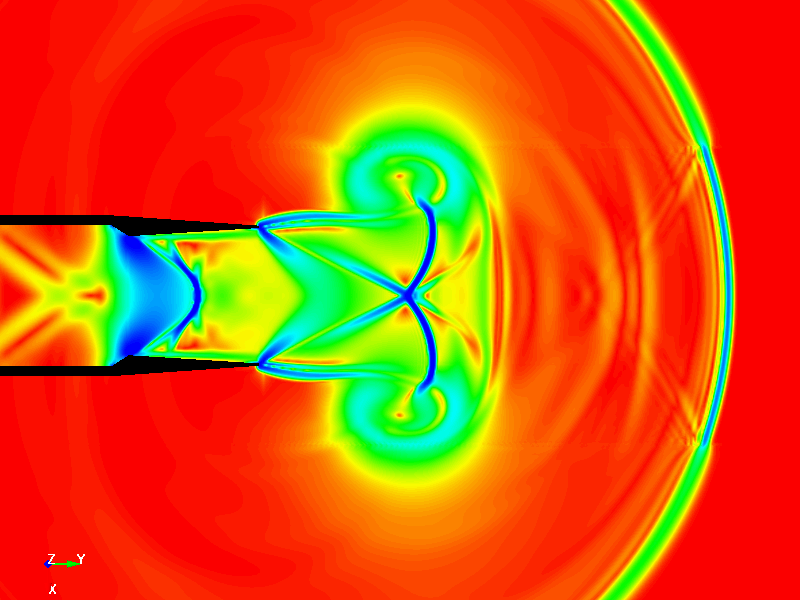

Fig.1 CESE Schlieren Number

CESE Shock Diamond Analysis,FEM,FEA

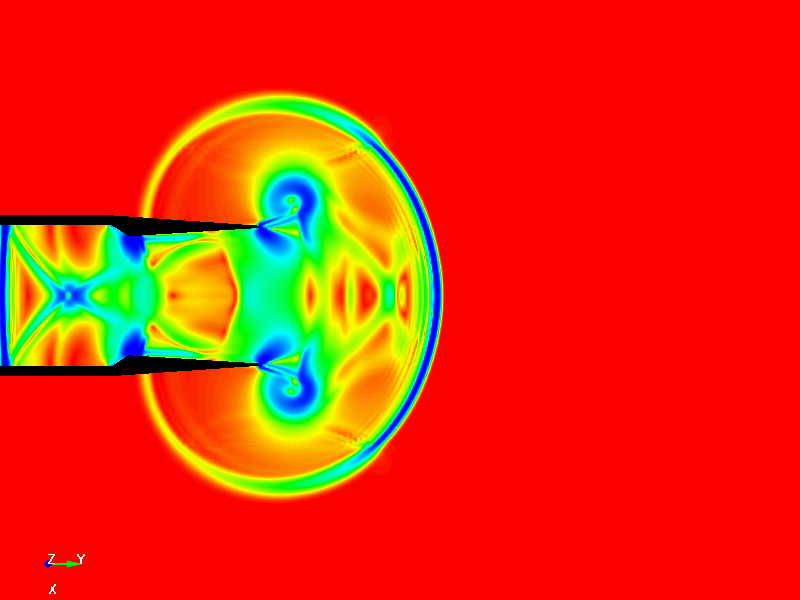

Fig.2 CESE Schlieren Number

CESE Shock Diamond Analysis,FEM,FEA

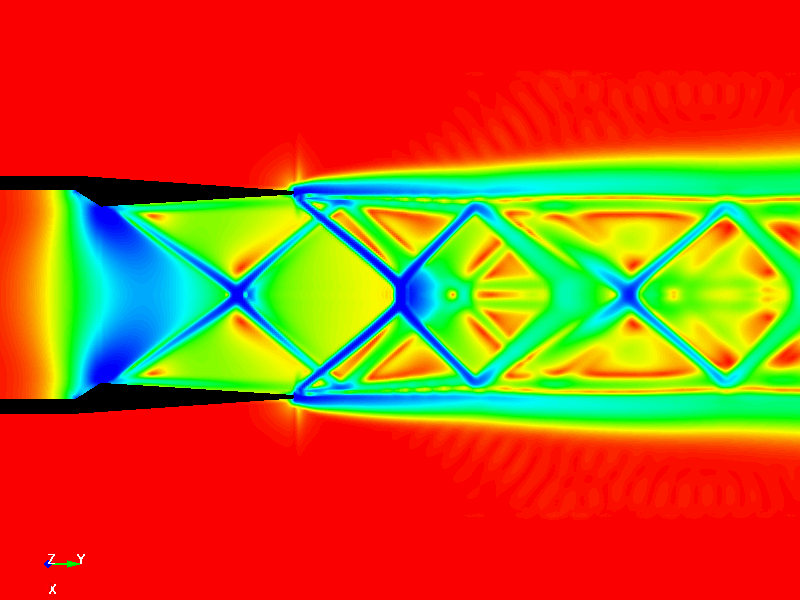

Fig.3 CESE Schlieren Number

CESE Shock Diamond Analysis,FEM,FEA

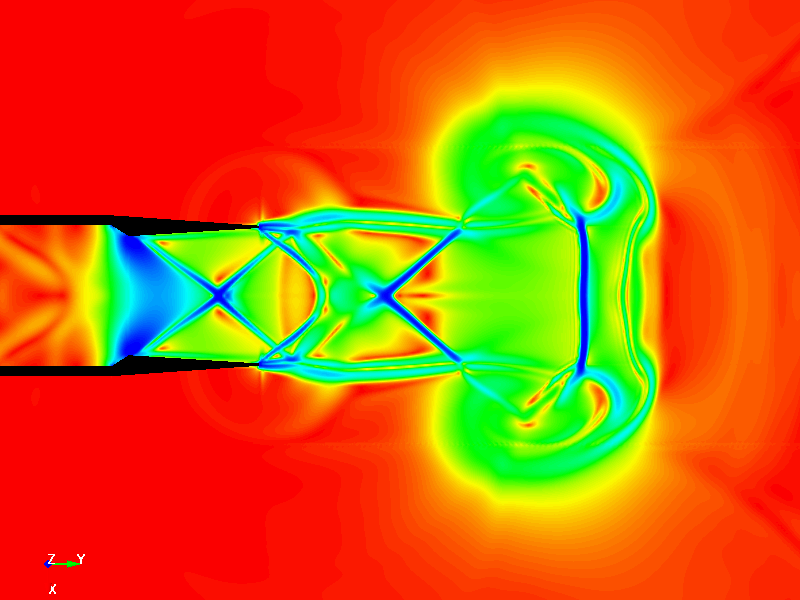

Fig.4 CESE Schlieren Number

CESE Shock Diamond Analysis,FEM,FEA

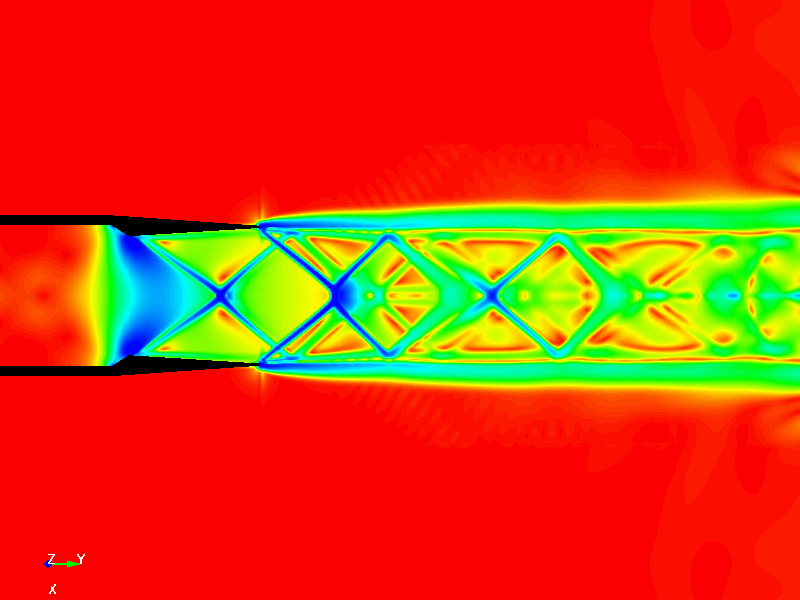

Fig.5 CESE Schlieren Number

CESE Shock Diamond Analysis,FEM,FEA

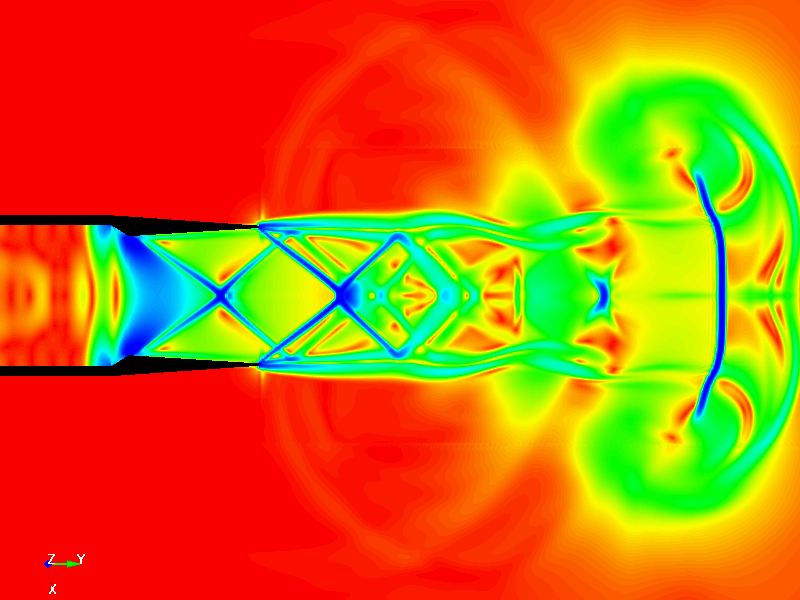

Fig.6 CESE Schlieren Number
