DEを用いた砂時計の斜め落下解析

例題313の砂時計モデルを斜め落下解析モデルにアレンジして解析しました。DESとSHELL要素とのCouplingをうまく設定するのがコツです。

なお,本事例はサンプルであることをご了承下さい。

Feb-13-2013

DE Hourglass Drop Test Inclined,FEM,FEA

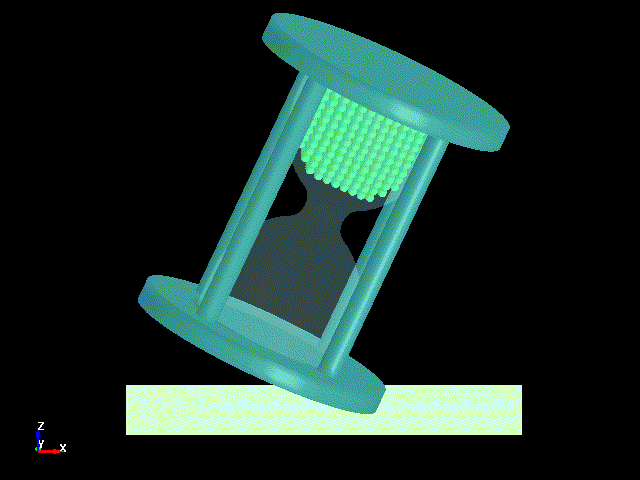

Fig.1 Drop Test Model of Hourglass using DES

DE Hourglass Drop Test Inclined,FEM,FEA
Fig.2 Drop Test Model of Hourglass using DES
