シリンダフランジの熱応力解析

ソリッド要素でモデル化したシリンダフランジに熱伝導解析を行い温度分布を求め熱応力解析を行いました。シリンダの内側に100℃、外側を0℃としています。ボルト部は変位完全拘束しており、大きな熱応力が発生しています。熱応力(熱ひずみ)の発生は思わぬ事故や不良品に繋がることがありますが、機械設計者の経験や手計算だけでは事前に把握できないことも多くFEAの支援が有効な分野の一つです。

なお,本事例はサンプルであることをご了承下さい。

Feb-07-2013

thermal stress analysis of a cylinder flange,FEM,FEA

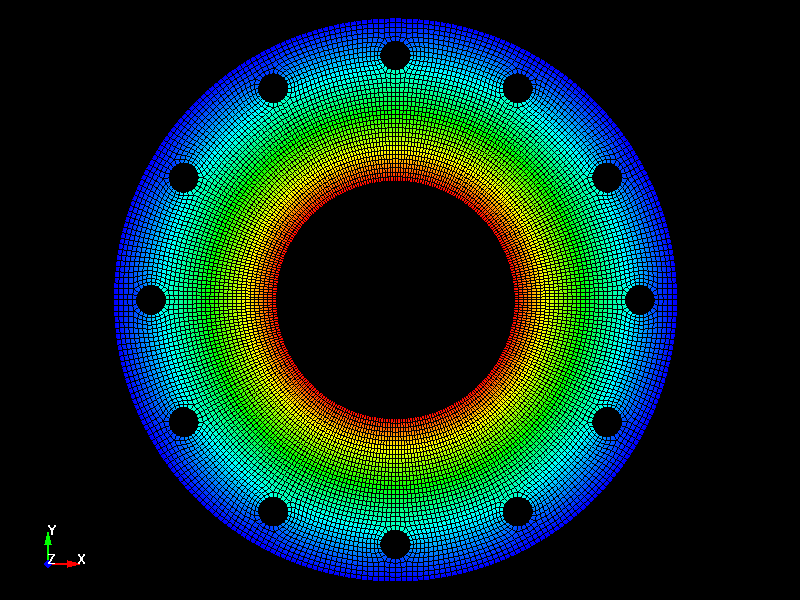

Fig.1 Thermal Stress Analysis of a Cylinder Flange / Temperature distribution

thermal stress analysis of a cylinder flange,FEM,FEA

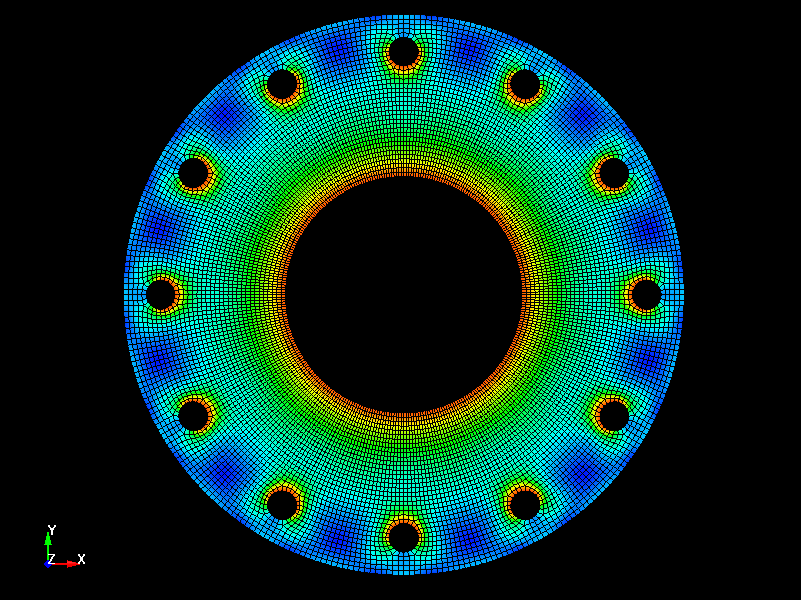

Fig.2 Thermal Stress Analysis of a Cylinder Flange / Effective Stress distribution

thermal stress analysis of a cylinder flange,FEM,FEA

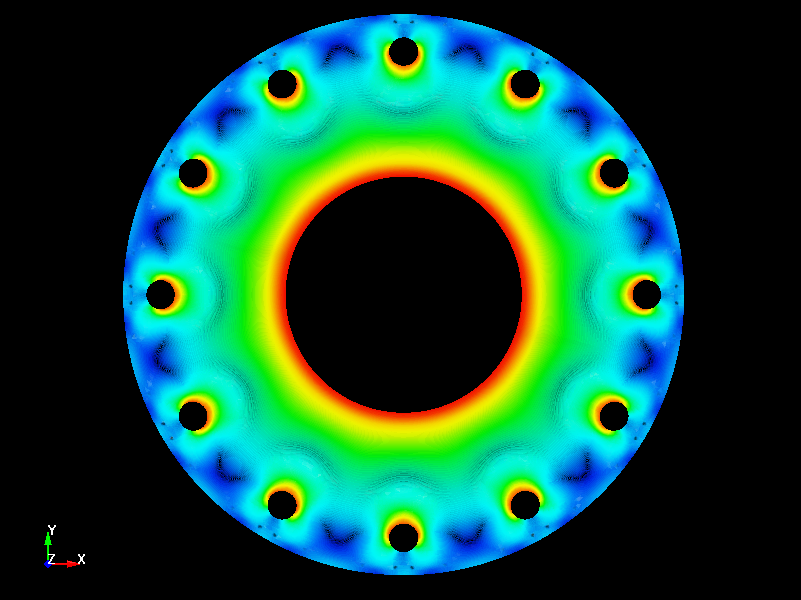

Fig.3 Thermal Stress Analysis of a Cylinder Flange / Effective Stress distribution
