軸対称ALEモデルによるメタルジェット生成解析 2 RPG-7

例題280の技術の応用として、RPG-7(Wikipedia)の弾頭形状を模擬してメタルジェット生成解析を行いました。
Wikipediaの説明図のうち、2-Conductive Cone,4-Conical liner,5-Body,6-Explosiveをモデル化しました。この解析例では、2-Conductive Coneの先端にメタルジェットが到達した時点で計算がエラー終了しました。(2012年10月現在 ver.971.R.6.1)

なお,本事例はサンプルであることをご了承下さい。

RPG-7 Shaped Charge FEA

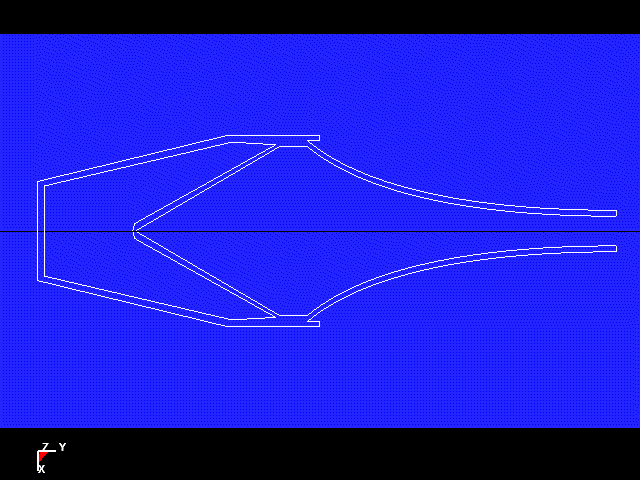

図 1 H.E.A.T/Shaped Charge / ALE2D / Material

PGG-7 Shaped Charge FEA
図 2 H.E.A.T/Shaped Charge / ALE2D / Velocity

PGG-7 Shaped Charge FEA
図 3 H.E.A.T/Shaped Charge / ALE2D / Velocity

PGG-7 Shaped Charge FEA
図 4 H.E.A.T/Shaped Charge / ALE2D / Hydro Static Pressure
