No.251 球形シェルの固有値解析 精度改善編

No.249の解析例の続きを実施しました。解法に 整合質量マトリックス ( Consistent mass matrix )を導入した結果、汚染されたモードは除去され固有値解析の精度が改善されました。
No.249では、1次モードは正しい答えが出ましたが、2次モード以降は求めることができませんでした。
今回は2次モード以降も求めらました。ただし各モード間に複数の重複または似たようなモードが出力されます。ここでは100個のモードを出力して、ようやく7次のモードまでたどりつくことができました。
なお,本解析例はサンプルであることをご了承下さい。

eigenvalue analysis of sphere shell / ls-dyna
図 1 Rigidbody mode

eigenvalue analysis of sphere shell / ls-dyna
図 2 1st mode

eigenvalue analysis of sphere shell / ls-dyna
図 3 2nd mode

eigenvalue analysis of sphere shell / ls-dyna
図 4 3rd mode

eigenvalue analysis of sphere shell / ls-dyna

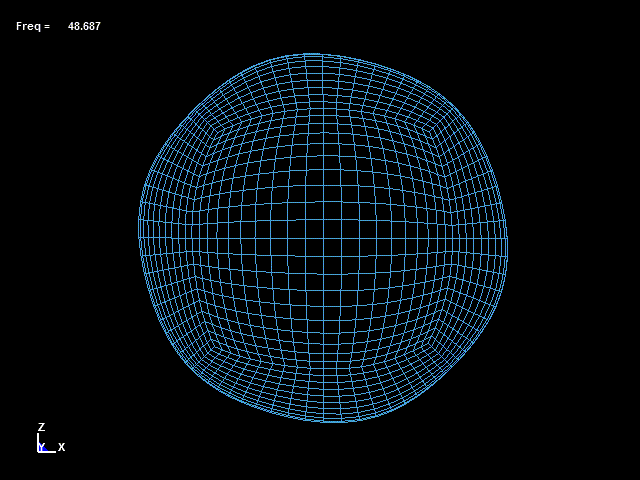

図 5 4th mode

eigenvalue analysis of sphere shell / ls-dyna
図 6 5th mode

eigenvalue analysis of sphere shell / ls-dyna
図 7 6th mode

eigenvalue analysis of sphere shell / ls-dyna
図 7 7th mode
