No.004 LS-DYNAによるゴム飛行機の解析

ゴム飛行機の原理を解析してみました。
ゴム部分は,*MAT_OGDEN_RUBBER モデルを使用してモデル化してあります。
前半はクランクを回してゴムを巻きます。後半はクランクの回転を止めてゴムのねじれを解放しプロペラが回転します。
ゴム部のコンターは相当応力を表示しています。
なお,以上の事例はサンプルであることをご理解下さい。

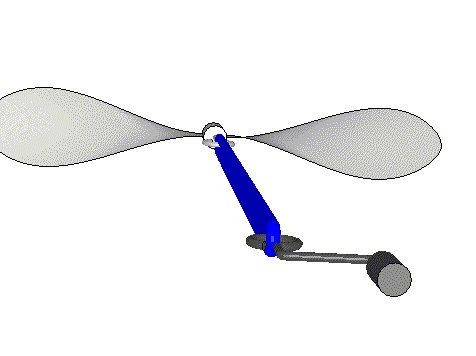

図1 ゴム飛行機の解析1

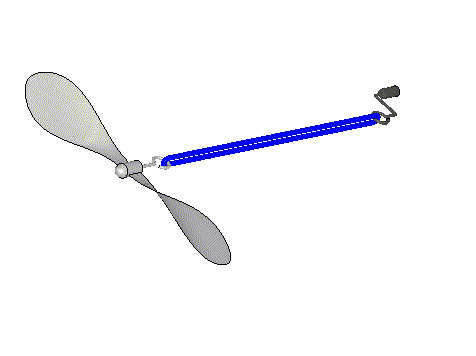

図2 ゴム飛行機の解析2
